螺旋输送机介绍:

      螺旋输送机是一种利用电机带动螺旋回转,推移物料以实现输送目的的机械。它能水平、倾斜或垂直输送,具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种,在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料.(例如:水泥、粉煤灰、石灰、粮等)而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料。(例如:污泥、生物质、垃圾等)螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。

槽式螺旋输送机


槽式螺旋输送机2


槽式螺旋输送机3

工作原理:

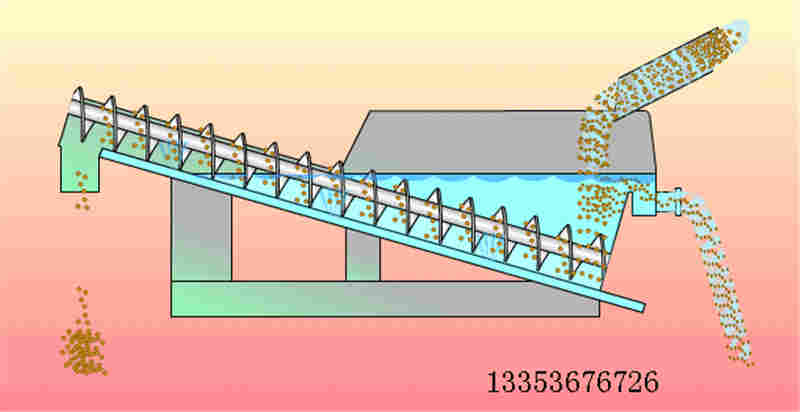

旋转着的螺旋力图带动落在它表面上的物料一起旋转。物料的重力以及与机壳的摩擦力则阻止物料的旋转。两者综合作用的结果,螺旋输送机是利用固定的螺旋体旋转运动伴随的直线运动使被输送的物料在机壳内沿着螺旋轴向 前做平移运动。

槽式螺旋输送机工作原理

结构部件组成:
螺旋输送机由六大部件组成:头节、中间节、尾节、驱动装置、进料装置、排料装。
      1、头节:主要有止推轴承、螺旋体、机壳等三部分,止推轴承是承受物料移动时的轴向推力。当采用圆柱齿轮减速箱时,还要承受驱动装置附加的悬臂载荷。
      2、中间节:主要有吊轴承、螺旋体和机壳,吊轴承支撑着螺旋轴,使螺旋正常工作。
      3、尾节:主要有平轴承、螺旋体、吊轴承、机壳等四部分,平轴承不仅支撑尾部螺旋, 而且用以调整整台螺旋输送机在安装中,轴向长度的微量变化。
      4、驱动装置:有电动机、减速器、联轴节等。
      5、进料装置:用角钢和钢板焊成,与加料设备相联接,位于尾部上侧。

      6、排料装置:有固定排料口、手推式排料口、齿条式排料口等三种不同型式。根据工 艺要求选择其中一种,位于头部下侧。

槽式螺旋输送机外形图

技术参数表:
螺旋输送机参数表

驱动装置选配:
驱动采用XWD系列摆线针轮减速机,有单端驱动(C1制法)和双端驱动(C2制法)两种方式,螺旋机长度小于35m的按C1制法,即单端驱动。螺旋机的中间吊轴承分滚动轴承(M1制法)和滑动吊轴承(M2制法)两种。输送物料≤80℃的一般采用M1制法,>80℃的宜选用M2制法。
