设备定位：聚焦 “空间受限 + 多向输送” 需求：
在粮食仓储、矿山辅料输送、建材小块料转运等场景中，常面临 “场地狭窄，需同时实现水平送料与垂直提升” 的需求 —— 普通垂直斗式提升机需搭配单独水平输送机，占用空间大；而 Z 字型斗式提升机凭借 “Z 型输送路径 + 一体化结构”，将水平与垂直输送整合，成为场地受限场景的核心输送设备。理解其结构与原理，能更精准适配物料与场地需求。
一、设备定位：聚焦 “空间受限 + 多向输送” 需求
解析结构原理前，需先明确 Z 字型斗式提升机的核心定位 —— 它是 “空间适配型多向输送设备”，区别于传统垂直斗式提升机（仅垂直输送）、水平输送机（仅水平输送）。其设计初衷是解决两大痛点：一是车间或仓库场地狭窄，无法容纳 “水平机 + 垂直机” 的组合设备；二是物料需短距离水平转运后再垂直提升（如从地面料堆到二楼料仓），避免多设备衔接导致的物料损耗与效率下降。适配中小批量、颗粒 / 小块状物料的多向输送场景。

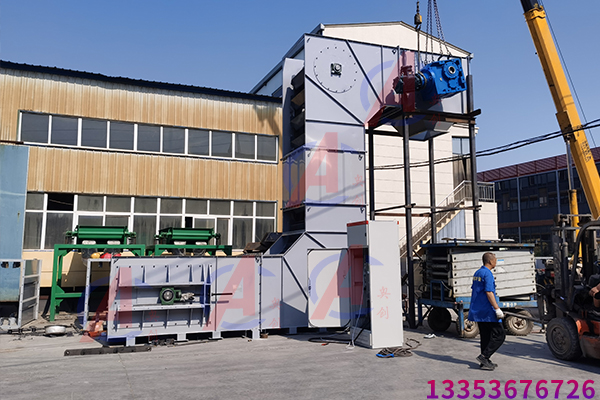

二、核心结构：五大部件支撑 Z 型输送功能
Z 字型斗式提升机的结构围绕 “Z 型路径” 设计，各部件协同实现水平 - 垂直 - 水平（或水平 - 垂直）输送，核心由五大关键部件组成：
驱动装置：通常安装在设备顶部（或尾部），由电机、减速器、链轮 / 皮带轮组成，是牵引件运动的动力源 —— 电机通过减速器带动链轮 / 皮带轮匀速转动，进而驱动牵引件（链条或皮带）沿预设路径运动，控制输送速度与稳定性；
牵引件与料斗：牵引件为链条（适配小块耐磨物料）或橡胶皮带（适配颗粒物料），均匀固定在牵引件上的料斗是物料承载核心 —— 料斗多为深斗或浅斗设计（深斗装料多，浅斗卸料快），随牵引件同步运动，完成物料的装载与卸载；
机壳与密封结构：机壳为封闭的 “Z” 型金属框架，包裹牵引件与料斗，分为水平段（接料与卸料）和垂直段（提升）—— 封闭设计可防止物料粉尘泄漏，避免污染环境与原料浪费；水平段与垂直段衔接处采用圆弧过渡，减少物料在转角处的堆积；
进出料口：进料口设在底部水平段的起始端，物料通过进料口自然落入或被料斗挖取；卸料口设在顶部水平段的末端（或垂直段顶部），料斗运动至此处时，通过离心力或重力将物料卸出，落入下游料仓或设备；
张紧装置：安装在设备底部（或驱动端对侧），多为螺杆式张紧结构 —— 通过调整螺杆松紧，控制牵引件的张紧度，避免链条 / 皮带松弛导致打滑，确保料斗匀速运动，防止物料撒漏。

工作原理：Z 型路径下的 “装料 - 提升 - 卸料” 闭环：
三、工作原理：Z 型路径下的 “装料 - 提升 - 卸料” 闭环
Z 字型斗式提升机的原理核心是 “牵引件带动料斗沿 Z 型路径，完成物料的三阶段输送”，具体流程清晰可控：
水平段装料阶段：物料从底部进料口进入设备，此时料斗随牵引件在水平段匀速运动 —— 若为颗粒状物料（如小麦、矿石粒），料斗可直接挖取物料；若为易撒漏物料，进料口处设导料板，引导物料平稳落入料斗，确保每个料斗装载量均匀，避免空斗或过载；
垂直段提升阶段：装满物料的料斗随牵引件进入垂直段，沿机壳垂直向上运动 —— 封闭机壳可防止物料在提升过程中因振动撒漏，垂直段的牵引件张紧度由张紧装置保障，避免料斗晃动导致物料偏移；此阶段仅需克服物料重力，无需额外动力，输送效率稳定；
顶部卸料阶段：料斗运动至顶部水平段（或垂直段顶端），进入卸料区域 —— 此时牵引件带动料斗做转向运动，料斗内的物料在离心力（或重力，根据料斗类型）作用下，沿卸料口的导料槽卸出，落入下游料仓、搅拌机等设备；卸料后空斗随牵引件沿 Z 型路径返回底部，进入下一轮装料循环，形成闭环。
四、结构原理延伸的核心优势：适配场景的关键特性
从结构与原理出发，Z 字型斗式提升机的优势紧密贴合 “空间受限 + 多向输送” 需求，无夸大成分，核心体现在三点：
空间利用率高：一体化 Z 型结构无需额外水平输送机，相比 “水平机 + 垂直机” 组合，占地面积减少 40% 以上，尤其适合车间通道窄、层高有限的场地（如小型粮食加工厂、矿山辅助车间）；
输送路径灵活：可根据场地调整水平段与垂直段的长度（如短水平 + 高垂直、长水平 + 低垂直），卸料口位置也可按需设计（顶部水平段或垂直段顶端），适配不同物料的转运需求（如从地面到二楼料仓、从车间一端到另一端的高位设备）；
防漏防尘效果好：全封闭机壳与进出料口密封设计，能有效减少物料粉尘泄漏（如水泥熟料、煤粉等易扬尘物料），既保障车间环境洁净，又避免原料浪费，符合环保生产要求。

物料适配性：基于结构原理的物料选择：
五、物料适配性：基于结构原理的物料选择
Z 字型斗式提升机的结构与原理决定了其物料适配范围，需结合物料特性选择，避免输送失效：
适配物料：干燥颗粒状物料（如小麦、玉米、塑料颗粒）、小块状物料（如煤块、碎石块、水泥熟料）—— 这类物料不易粘连料斗，装料与卸料顺畅，不会堵塞水平段或垂直段；
谨慎适配物料：轻微潮湿的颗粒料（如含水率 10%-12% 的谷物）、密度较小的轻质物料（如膨胀珍珠岩）—— 潮湿料需在料斗内加装防粘涂层，避免粘连导致卸料不净；轻质料需调整卸料离心力，防止物料被气流带走；
禁止适配物料：高湿度粘性物料（如湿黏土、污泥）、超大块物料（超过料斗容积 1/3 的石块）、超细粉末（如面粉、滑石粉）—— 粘性料会粘在料斗与机壳内壁，导致堵塞；超大块料易卡在料斗或转角处，损坏牵引件；超细粉末易从密封缝隙泄漏，且卸料时易飞扬。
六、基于原理的日常维护：保障结构稳定与输送效率
维护需围绕 “确保牵引件运动稳定、料斗无破损、密封无泄漏” 展开，操作简便，与结构原理直接相关：
牵引件维护：每周检查链条 / 皮带的张紧度（通过张紧装置调整），查看是否有磨损、断裂（链条销轴）或裂纹（皮带），若牵引件松弛易导致料斗打滑，磨损严重则需及时更换，避免断裂引发设备故障；
料斗检查：定期查看料斗是否有变形、破损（物料冲击易导致），若料斗边缘磨损或底部破洞，会导致装料不足或撒漏，需及时修复或更换；清理料斗内残留物料（尤其轻微潮湿物料），避免结块影响下次装料；
驱动与密封维护：每月为驱动装置的电机轴承、减速器添加专用润滑脂，防止部件过热；检查机壳密封胶条是否老化（老化易导致粉尘泄漏），若出现缝隙需更换胶条；清理机壳内壁残留物料，避免堆积影响料斗运动。

原理层面的局限性：客观看待适用边界：
七、原理层面的局限性：客观看待适用边界
Z 字型斗式提升机的结构与原理也决定了其局限性，选型时需理性权衡：
处理量适配中小批量：相比大型垂直斗式提升机，其水平段会增加牵引件负荷，处理量相对有限，适合中小批量输送（如日均数十至数百吨），大规模物料输送需多台设备并联；
不适合高粘性物料：水平段的料斗若粘连物料，易导致物料堆积在机壳底部，清理难度大，且会增加牵引件阻力，缩短设备寿命；
水平段过长影响稳定性：若水平段长度超过设计范围（如超过 5 米），牵引件易出现晃动，导致料斗装料不均，需额外增加导向轮，增加设备成本与维护量。

总结：结构原理与场景需求的精准匹配：
八、总结：结构原理与场景需求的精准匹配
Z 字型斗式提升机的核心价值，在于其结构与原理对 “空间受限 + 多向输送” 场景的精准适配 —— 通过 Z 型路径整合水平与垂直输送，用一体化结构节省空间，用封闭设计保障环保。选型时需结合物料特性（颗粒 / 小块、干燥度）与场地条件（空间大小、提升高度），日常维护围绕牵引件、料斗等核心部件，即可充分发挥其灵活输送优势，为场地受限场景的物料转运提供实用解决方案。
