摇摆筛的机械原理
一、 背景

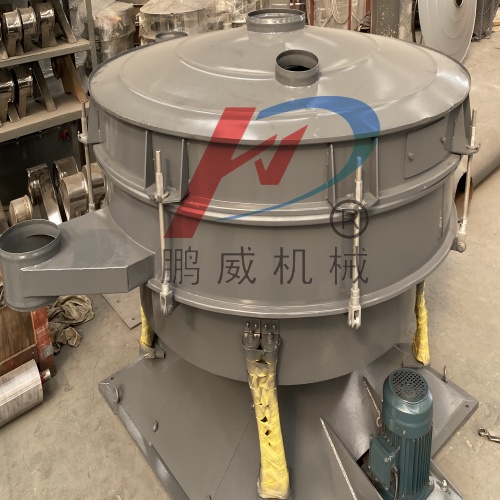

摇摆筛是一种仿人工筛分的高精度设备，广泛应用于食品、化工、医药、冶金等行业。其核心在于避免传统振动筛带来的高冲击、高噪音问题，转而采用柔和的三维摇摆运动，提升筛分效率与筛网寿命。
该设备主要分为圆形摇摆筛和方形摇摆筛两种类型，虽然外形不同，但基本机械原理相似，均依赖于偏心机构驱动筛箱做非线性运动。
二、机械原理详解
1. 驱动方式：偏心机构产生惯性力
摇摆筛由电机带动偏心轴或偏心轮旋转，形成绕定轴变化的惯性力。
这种力不是直线振动，而是沿径向位移并围绕该位移轴做圆周运动，合成一种螺旋式三维运动（即摇摆+旋转）。
偏心距（通常可调范围为25–40mm）和转速（120–360rpm）可调节，从而控制振幅和物料停留时间
2. 运动轨迹：渐开线+翻滚跳跃
物料进入筛面后，随筛箱作水平扩散、垂直抛掷和轴向传播的复合运动。
筛面一般呈水平或微倾斜布置（0–5°），利于物料从中心向外缘均匀分散。
运动轨迹接近渐开线，延长了物料与筛面接触时间，提高透筛率。
3. 筛分过程：多层分级与自清网设计
多层筛网结构（最多可达9层），可一次性分离出多个粒度等级。
配备弹跳球、毛刷或超声波等清网装置，防止堵网，保持筛孔通畅。
低转速运行减少磨损，筛网寿命可达普通设备的5–10倍。
三、 建议
如果你正在选型或优化筛分工艺，建议重点关注：
1.偏心调节能力：是否支持现场调整以适应不同物料；
2.清网方式：根据物料特性选择弹跳球、毛刷或超声波；
3.模块化设计：便于维护和扩展筛网层数。
