板链斗式提升机
当前位置:首页 > 产品展示 > 提升机械 > 正文
板链斗式提升机
板链斗式提升机

【价格区间】:电议,面议

【处理能力】:根据用户要求选型

【适用物料】:石灰石、水泥熟料、石膏、块煤

【产品别名】:NE提升机、高强度斗提机、矿用提升机

板链斗式提升机简介 产品主要特点 设备结构组成图纸 提升机工作原理视频 奥创提升机厂家

板链斗式提升机简介:
板链斗式提升机也叫板链式斗式提升机,采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。且生产能高,能耗较低,可逐步代替其他类型提升机。

       板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

板链斗式提升机简介


板链斗式提升机简介1


板链斗式提升机简介3

产品主要特点:
1.密封性好,环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低,由于节能和维修少,使用成本极低。
4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。
8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。


设备结构组成图纸:

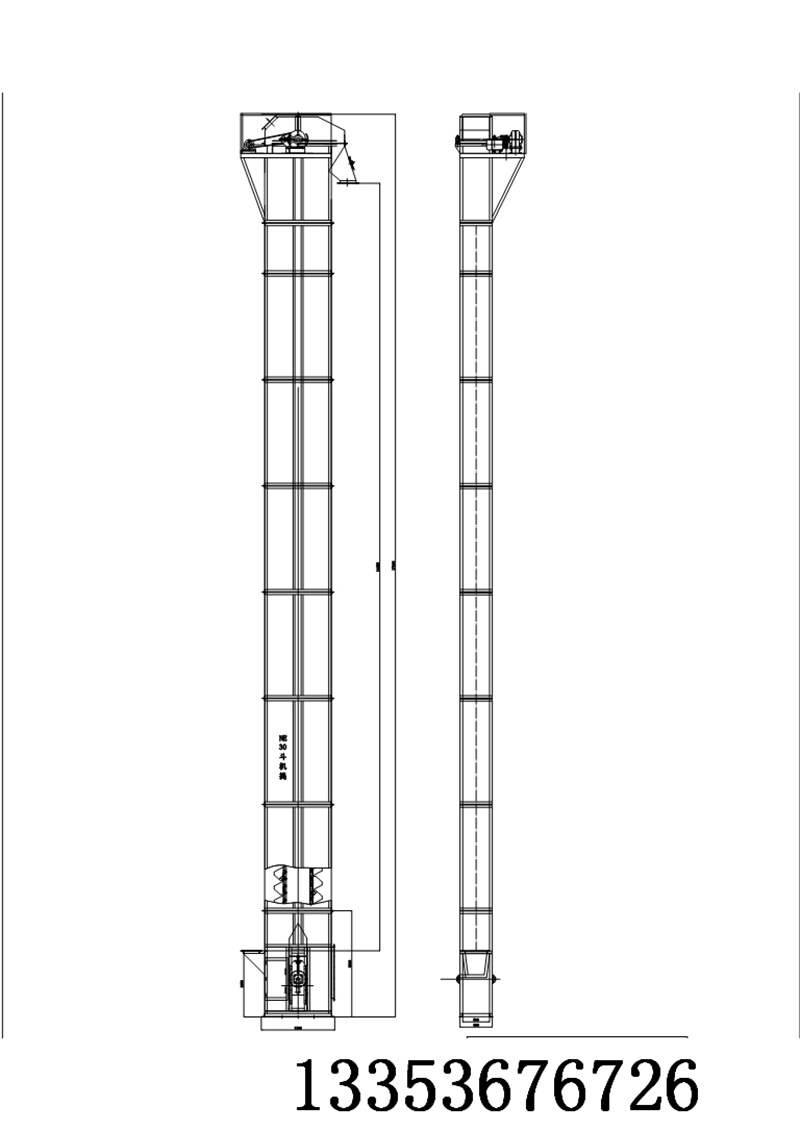

NE30斗式提升机图纸

奥创板链提升机结构组成

NE型板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。

提升机工作原理视频:

NE型斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

奥创提升机厂家:

奥创斗式提升机厂家

河南奥创斗式提升机厂家是一家以物料提升机研发生产为主要营业范围的厂家,可为粉末、冶金、化工、医药、矿山、建材、玻璃、食品、涂料、陶瓷、煤炭、石英砂等求购斗式提升机的厂家根据物料属性提供垂直、皮带、环链、板链斗式提升机的行业解决方案,其中包括斗式提升机结构图纸绘画、价格计算、厂家真机图片展示,及到厂实地考察接待,欢迎实地考察!

订购网址请登录河南奥创机械有限公司官方网站: www.gpzds.com 24小时服务热线:13353676726
