YBS方形摇摆筛
YBS方形摇摆筛
YBS方形摇摆筛

【价格区间】:5-15万

【处理能力】:根据用户要求选型

【适用物料】:石英砂、陶粒沙、压裂砂、方解石

【产品别名】:摇摆筛、精细方摇筛、摇晃筛

方型摇摆筛概述 工作原理 产品特点 方摇筛技术参数表 摇摆筛产品展示

方型摇摆筛概述:

方形摇摆筛的运动原理图-生产厂家结构图分解组成

      方型摇摆筛是一种具有高精度大产量的高效筛分设备,它具有自清网效果佳,筛网利用率高寿命长,密封效果好。
      广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。 通过方型回旋筛将激振器发生的回旋运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到高效筛分之目的。
单进料多层摇摆筛


工作原理:

从筛机摇动体即筛箱运动轨迹来看,方型回旋筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。回旋筛的工作原理为,筛机起动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作平面回旋式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

方形摇摆筛物料处理轨迹

产品特点:
      筛分量大,多层分级设计,一机分两组,一台抵多台使用,产量翻倍。
      全封闭的结构,粉尘不飞扬,筛机振动小、噪音低,符合环境环保要求。
      柔性筛分,加速度比普通振动筛低4-5倍,使用寿命提高,从而减少维护成本。
      换网更加便捷,操作简单,牢固可靠。
      大型静电喷塑工艺,设备更加美观、耐磨、防锈。

方摇筛技术参数表:

筛布的角度一般为5-10,根据使用目的和要求,也可单独设计。

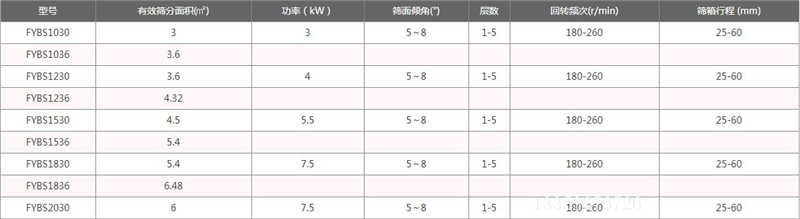

摇摆筛参数表

摇摆筛产品展示:

摇摆筛产品展示


摇摆筛产品展示5


摇摆筛产品展示2


河南奥创机械设备结构图纸、价格计算,欢迎实地考察!
订购网址请登录河南奥创机械有限公司官方网站:www.gpzds.com 24小时服务热线:13353676726
