洗煤厂煤泥振动弧形沥水筛生产厂家直销
洗煤厂煤泥振动弧形沥水筛生产厂家直销
时间:2022/5/23 11:37:45

弧形振动筛概述:

       洗煤厂煤泥振动弧形沥水筛生产厂家直销,弧形振动筛(弧形筛)主要用于迁煤厂及选矿厂对物料进行预先脱水、脱泥、脱介作业,分级煤泥回收。也可与水旋流器配套使用,对细料物料进行有效的分级、脱水、脱泥、脱介。弧形筛一般安装在动力筛之前,以减少动力筛面积,它结构简单、占地面积小、脱水效果好、便于维修、物料不易堵塞;该筛机是由包角45度、60度曲率半wi2030Mm筛箱构成,弧形筛面、筛框采用枢轴专向结构,能旋转180度,延长筛面使用寿命。

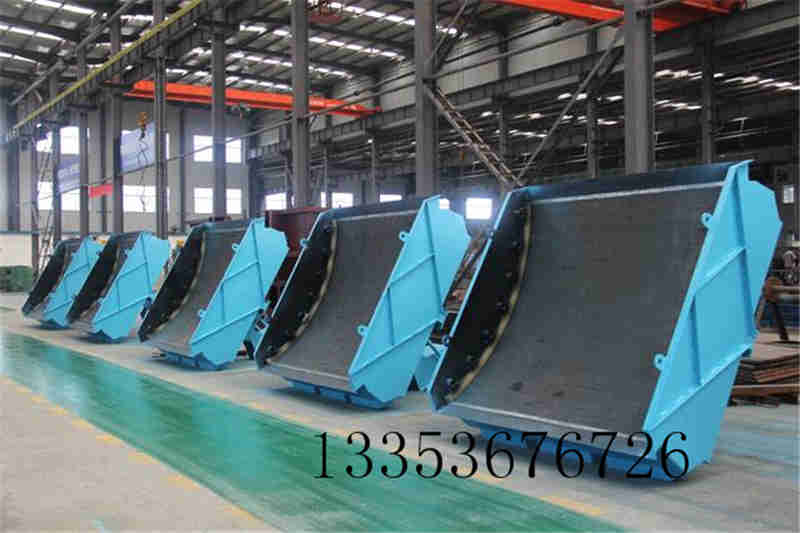

弧形振动筛


弧形振动筛主要结构特点:
振动弧形筛,是细粒级物料分级设备。主要结构由弧面筛框,不锈钢条缝筛面、块偏心振动器及机架、布料器组成,结构简单、安装方便。该机对细料级矿物筛分适应性强,具有极易透筛等特点。
振动弧形筛是一种具有一定曲率半径和包角的振动条缝筛,筛箱上部安装振动电机,迫使筛箱做高频小振幅的直线振动,可加大矿浆在通过弧形筛面时所产生的离心力强度,更加有效的实现物料脱水或分级。振动弧形筛在选煤工艺中担负着脱水、脱介、脱泥作用,它克服了一般固定弧形筛脱水效率低、排料筛上物料容易粘附筛面造成筛面利用率低等缺点。

弧形振动筛技术行点:
1.结构简单实用,运行可靠、适应性强
2.脱水、脱介效果好
3.处理理大,效率高
弧形振动筛1

弧形振动筛使用条件:
1.环境温度随季节变化?但一般不超过-20°~40°。
2.海拔不超过1000米。
3.频率:50Hz(也可按用户特殊要求设计制造?注意铭牌标征数据应和电源对应)。
4.额定电压:电机功率<4KW时为220/380V,即"Δ"/ "Y"接法,出厂时按380V,"Y"接法,电机功率≥4KW时为380/660V,即"Δ"/ "Y"接法,出厂时按380V,"Δ"接法。也可按用户特殊要求设计制造(注意电源电压应和铭牌或接线图中的接线方法对应)
5.绝缘等级:主体H级,接线腔F级。
6.防护等级:IP65。
7.工作方式:S1(连续)

弧形筛技术参数:


型号

处理量 th

筛宽(mm)

弧形半径 R(mm)

包角 (度)

筛孔尺寸(mm)

WHS0715Ⅰ

40-80

700

2030


45

0.3~1.0

WHS1015Ⅰ

60-120

1000

45

WHS1315Ⅰ

90-180

1300

45

WHS1615Ⅰ

120-220

1600

45

WHS1915Ⅰ

160-300

1900

45

WHS2215Ⅰ

200-360

2200

45

WHS0720Ⅰ

40-80

700

60

WHS1020Ⅰ

60-120

1000

60

WHS1320Ⅰ

90-180

1300

60

WHS1620Ⅰ

120-120

1600

60

WHS1920Ⅰ

160-300

1900

60

WHS2220Ⅰ

200-36

2200

60

WHS2420Ⅰ

220-400

2400

60





















1.订货时注明包角和曲率半经是否带给料箱。
2.可根据用户要求对不同包角和曲率半径的弧形筛进行设计和制造。


河南鹏威机械位于河南省新乡市牧野区环宇工业园区,生产厂家提供设备结构图纸、价格计算,欢迎广大用户实地考察!
