钢芯胶带斗式提升机的结构组成
当前位置:首页 > 新闻中心 > 公司新闻 > 正文
钢芯胶带斗式提升机的结构组成
时间:2020/5/18 17:54:43

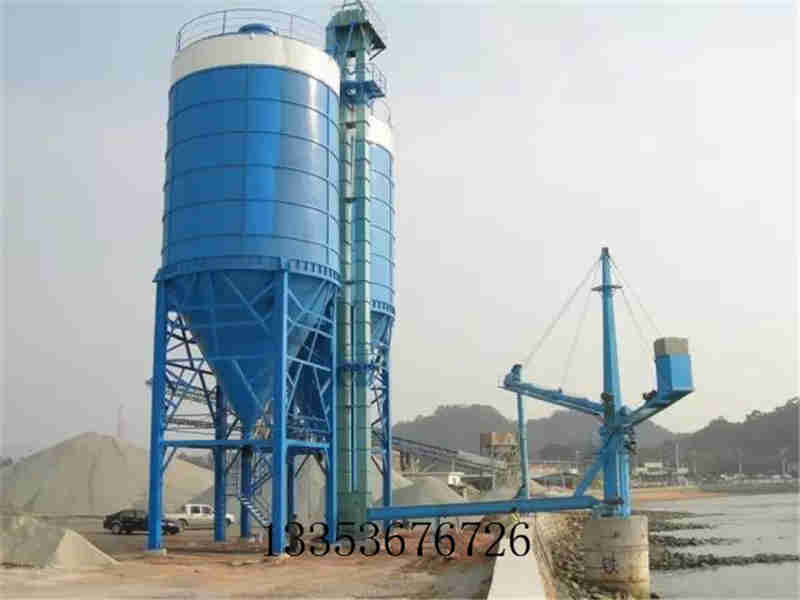

钢芯胶带斗式提升机的结构组成:
斗式提升机由上部区段、中部机壳、下部区段、带料斗的输送带等牵引部件、传动装置和室外检修平台组成。

斗式提升机主要技术参数及规格
1.下部区段,由进料口、下部机壳、改向轮组和张紧装置组成。
2.中部机壳(检修),每台一节,用于安装、检修牵引部件。
3.中部机壳(防偏),通常每隔5节中部机壳放置一个。
4.连接板,通常每隔2节中部机壳放置一个。
5.中部机壳(标准),L=2米。
6.连接框,通常每隔5节中部机壳放置一个。
7.中部机壳(非标),L在0.5~2米之间。一般安装在上部区段第一或第二节中部机壳处。
8.上部区段,包括上部机壳和传动滚筒组。
9.驱动装置。由电机、垂直轴减速器、液力偶合器、逆止装置、慢动装置组成。
10.室外操作平台。
11.带斗装置。

钢芯胶带斗式提升机的结构组成

钢丝胶带斗式提升机的各部位特点:
1.运行部件:采用特殊设计,带防撕裂的高强度钢丝绳芯胶带,配以专用的胶带接头和料斗固定件使胶带能长期可靠运行,料斗设计布局合理,并有不同型式排列,确保物料连续提升和卸出。
2.驱动装置:采用直交轴硬齿面的减速机与提升机主轴直联,配液力偶合器,慢速检修电机和逆止器,传动装置结构紧凑合理,实现柔性起动。
3.上部装置:滚筒设计采用自动对中装置,滚筒采用高性能橡胶包胶,使用寿命长,摩擦力大;
4.中部机壳:采用优化设计机壳,双通道设计,避免相对高速运行的胶带带来的涡流干扰,附设加强角钢。
5.下部装置: 采用齿轮齿条张紧装置,同步调节张紧,尾部滚筒采用自动对中设计,并附设皮带防跑偏装置和料位控制仪。
6.保护装置: 本机在头、尾部设置有防跑偏装置,在胶带跑偏时可输送信号至中控室,及时切断主电机电源;在提升机的尾部设有料位控制仪及旋转开关。

TG型钢芯胶带斗式提升机主要技术参数及规格:

斗式提升机主要技术参数及规格

注:提升高度超过 80m 时,需特殊设计。

钢丝胶带斗式提升机牵引构件采用高强度钢丝绳芯橡胶带,克服了链条与链轮啮合时驱动产生的动载荷,较链条提升更轻便,工作平稳,能以较快的运行速度而达到较高的生产率,在同样的生产条件下,胶带因其工作速度高和自重较轻,可使物料线载荷和牵引构件的线载荷较小从而减少整机的尺寸、自重。同时,由于胶带具有良好弹性,柔韧性,在料斗进行装载时有减振作用。因采用了高强度钢丝绳芯胶带,可使提升机的提升高度及输送量大为提高,因而钢丝胶带斗式提升机具有良好发展前景。
