平面摇摆筛-碳素颗粒专用平面回转筛分设备-含水物料也可筛
平面摇摆筛-碳素颗粒专用平面回转筛分设备-含水物料也可筛
时间:2020/9/2 12:03:28
碳素专用平面回转
碳素专用筛碳素专用筛是引进国外先进技术开发的又一种新型筛分设备。本机具有设计合理,结构简单,运行平稳,全封闭结构,无尘染,防堵孔,防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的尿素筛分更为明显。

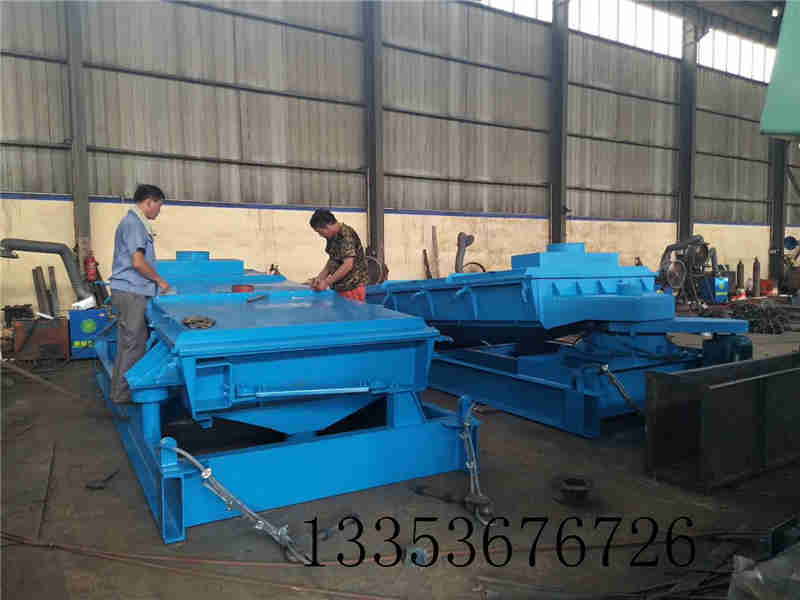

碳素专用平面回转筛
平面回转筛优点
1. 结构紧凑,外形整齐,美观
2. 工作稳定可靠,操作维修方便
3. 该机运用特殊的平衡方式(设有偏心平衡块)使筛体筛分过程中各个方向的惯性力都能够完全平衡,因而振动小,噪声低,运转平稳。
4. 该机融合了圆运动,椭圆运动以及往复直线运动的优点,并设计了筛面清理装置,因而产量大,筛分效率高,动耗小。
5. 主要部件使用机械折弯,铆接,焊接。密封性良好。
6. 传动装置:采用皮带传动。传动平稳,可靠,噪音小,安装维修方便。

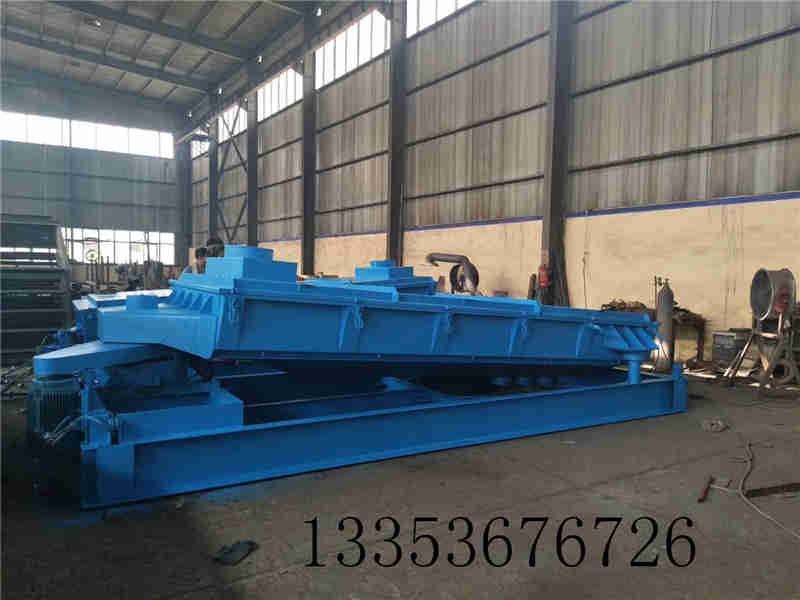

碳素专用平面回转筛1
平面回转筛结构组成
1、进料装置的设计  进料装置由进料管、软布套筒和进料箱组成。进料管内设有锥形圆筒,可改变物料落点的位置,引导物料落入进料箱的中心部位;进料箱内固定有分料板,可以伸缩调节,以使物料沿筛面宽度均匀分布。
2、筛格的设计  筛格由筛格框架、筛板框架、筛板等组成。筛体内部分别安装上前筛格和后两个筛格,大于筛板上孔尺寸的物料流在筛格上,而小于筛孔尺寸的物料则通过筛孔到达筛格下面,提高了物料筛分精度。
3、出料机构的设计  出料箱由箱体、大杂出料斗、小杂出料斗、物料出料斗等组成,可以做到分级出料,提高了工作效率。
4、驱动装置的设计  振动电机安装子啊筛体前部,传动装置包括电动机、塔形V带轮、V胶带及两块扇形偏重等组成。可以通过改变V带在塔轮上的位置可以改变筛体的转速。调节偏心块改变激振力。
5、筛体的设计  筛体由钢板焊接及螺栓连接而成,内装有两层抽屉式筛格,筛面采用橡皮球清理,既能够做到分级筛料和储存,同时还能够清理筛网,减少堵塞。

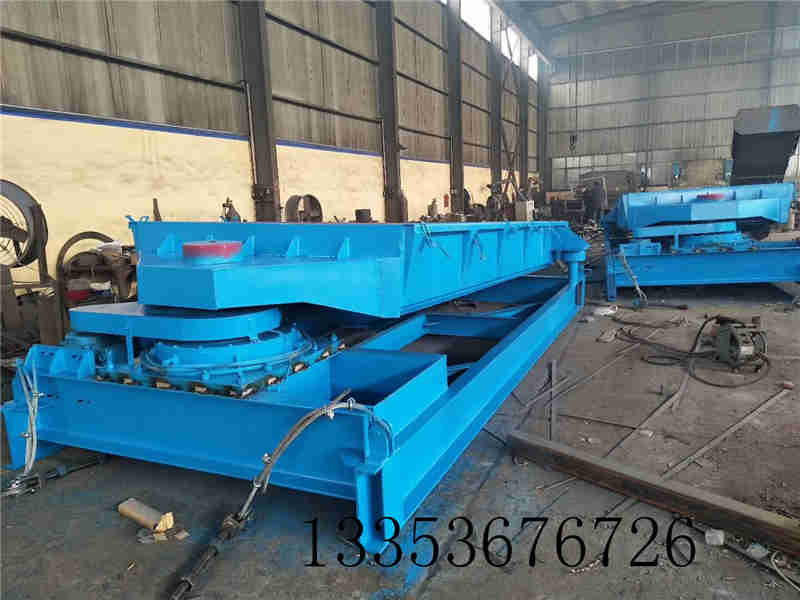

碳素专用平面回转筛4
安装调试
1.  碳素专用筛在安装前,首先必须参照装箱单检查零部件是否齐全和损坏。
2.  一定要参照安装图进行安装,其中支承底架一定要水平安装在基础上,基础必须具有足够的刚度和强度,来支承平面回转筛(大颗粒尿素筛)的全部动负荷以及静负荷。
3.  可利用筛箱耳轴吊运筛机,不可直接挂在激振器上吊运整个筛子。
4.  安装筛机时,应确保筛箱与料斗、料槽等一类非运动件之间保持最小75mm间隙。
5.  设备安装后,筛面左右保持水平,否则,可在弹簧座与支承件间垫薄铁片进行调整。
6. 弹簧必须处于垂直状态,弹簧固定架固定在筛箱的耳轴上。
7.  平面回转筛(大颗粒尿素筛)驱动方向定为,站在给料端,面对物料流动方向,观察电机位置,左手方为左向驱动,右手方为右向驱动。本平面回转筛(大颗粒尿素筛)采用对称设计,两侧均有皮带轮。更换电机位置可实现改变左右驱动方向。
8.  确保V带张力有充分的调整量,两个皮带轮端面调整在一个平面内。
9.  试车前必须用手(或其它方法)转动激振器。转动灵活,无卡阻现象时,方可开动机器。
10. 安装调整结束后,应进行不少于2小时空载试运转,要求运转 平稳,无异常噪音,轴承最高温度不超过75℃。
11. 用户可根据现场使用情况,通过适当增减副偏心块的数量、调 整振幅的大小,以达到理想的筛分效果。
