不锈钢耐热振动给料机
不锈钢耐热振动给料机
不锈钢耐热振动给料机

【价格区间】:2万-10万

【处理能力】:根据用户要求选型

【适用物料】:烘干热矿渣、水泥熟料等

【产品别名】:振动输送机、上料机、耐热输送机

振动输送机简介 使用特点 工作原理 结构图纸 使用厂家须知

振动输送机简介:

振动输送机是一种使槽内物料沿一定方向滑行或抛移的连续输送机械。输送机适用于输送各种中等块度以正反散粒状物料及水平输送(≤500℃)高温高磨耗物料,如烘干热矿渣、水泥熟料等。最适用于水泥立窑窑下,做料封出料机。
弹性连杆式振动输送机是一种近共振类振动机,该振动机适用范围大、适应性强,且对输送物料的粒度、湿度没有太多要求,因此在很多行业中应用广泛。本文主要介绍该种输送机的工作原理。

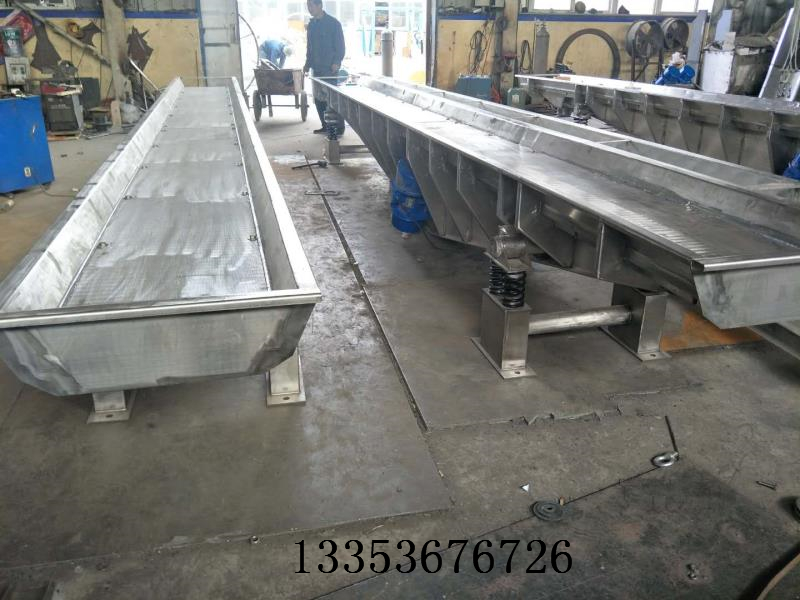

不锈钢振动输送机

不锈钢给料机-不粘料304材质振动上料机-工作原理结构图

不锈钢振动输送机1


不锈钢振动输送机2


不锈钢振动输送机4

使用特点:
(1)输送距离长,输送量大,能耗低,噪音小,输送高温物料时不用热态调整。
(2)结构简单、安装方便,磨损小,维修工作量小。
(3)性能稳定、工作可靠,起动、停车快且平稳。
(4)可多点进出料,隔振性能好,库顶库底均可采用。

(5)全封闭结构,做水平料封出料机时,锁风效果良好。


工作原理:
振动输送机可以分为电磁式、惯性式和分弹性连杆式这三种。
电磁式:是由铁芯、线圈、衔铁和料槽等组成的,一般是高频率和小振幅。
惯性式:是由偏心块、主轴、料槽等这些组成的,一般是中等的频率和振幅。

分弹性连杆式:是由偏心轴、连杆、弹簧和料槽等这些组成的,一般是低频率、大振幅,或者是中等的频率和振幅。


结构图纸:
它由传动装置、槽体、导向杆、主振弹簧和底架等几部分组成。装于固定底架上的电动机通过V带与偏心轴联接,连杆一端装于轴的偏心上,另一端通过弹簧与槽体相联。槽体由倾斜放置的导向杆支承,以限制槽体的运动方向。槽体下方装有主振弹簧,其作用是使振动系统在接近共振状态下工作。

振动输送机属于单质体构造,虽然其结构简单、制造容易,但由于工作时槽体产生的惯性力不能获得平衡,会引起地基或建筑物的振动。所以,它一般应用于质量较小或频率较低的输送机中。

不锈钢振动输送机图纸

使用厂家须知:
1. 振动电机和输送槽的连接要牢固。
2. 振动输送机可水平安装,也可按要求在0~-12°范围内(“-”号表示出料端下降)安装。
3. 开机前应检查两台振动电机的可调偏心块与固定偏心块夹角是否一 致,如不一致,调到一致,并将其紧固螺栓拧紧。
4. 试起动观察两台振动电机是否转向相反,若不是转向相反,则调换任意一台振动电机的任意两相接线。

5. 开机后观察机体不得有横向摆动,电机电流要符合要求,整机无异常声响。


振动输送机常见故障
    振动输送机连续运行半年左右连杆就会在没有明显预兆的情况下突然发生断裂,造成设备事故,影响正常生产。设备事故的现象是连杆断裂前没有任何明显预兆,包括声音、塑性 等异常现象。连杆破坏的断口明显地分成光滑区和粗糙区,这与金属疲劳破坏的现象十分 吻合。连杆不能满足疲劳强度的要求,是连杆发生疲劳破坏而断裂的主要原因。
    弹性连杆式振动输送机是一种近共振类振动机,该振动机适用范围大、适应性强,且对输送物料的粒度、湿度没有太多要求,因此在很多行业中应用广泛。本文主要介绍该种输送机的工作原理。在给定的交变应力作用下,必须经过一定次数的循环,才可能发生疲劳破坏。交变 应力的最大应力越大,破坏前经历的循环次数就越少;反之,降低交变应力中的最大应力,破坏前经历的次数就会增加。当最大应减小到某一临界值时,连杆可经历无穷多次应力循环,即连杆在无限长的使用期内,不会发生疲劳破坏。连杆截面的改进措施是增大杆的截面。
