滚轴筛的组成及工作原理

时间：2026/4/23 14:32:17

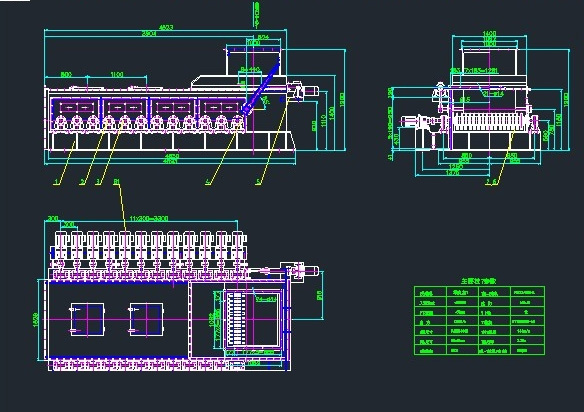

一、滚轴筛的主要组成部分
1.滚轴筛是一种常用的固体物料分级筛分设备，主要由以下核心部件构成：
机架：整体设备的支撑框架，通常采用型钢焊接而成，承载所有工作部件，保证设备运行稳定性。
滚轴组件：核心筛分部件，由多个平行排列的圆柱形滚轴组成，相邻滚轴之间形成逐渐变大的筛分间隙，2.滚轴表面可根据物料特性选择光面、齿面或花纹面。
传动系统：包括驱动电机、减速机、链条/齿轮传动装置，为滚轴提供旋转动力，带动所有滚轴同步转动
进料装置：位于筛机头部，负责将待筛物料均匀导入滚轴筛分区域，常见形式为溜槽或振动给料机。
出料装置：分为粗料出料口和细料出料口，粗料从筛机尾部排出，细料从滚轴间隙落入下方收集槽排出。
清扫装置（可选）：安装在滚轴表面，用于清理粘附在滚轴上的粘性物料，防止堵塞筛分间隙。
电气控制系统：控制电机的启停、转速调节，部分设备配备过载保护、故障报警功能。
二、滚轴筛的工作原理
滚轴筛的筛分过程基于滚轴旋转带动物料移动+间隙分级的原理，具体流程如下：
进料：待筛物料通过进料装置均匀落入滚轴筛的筛分区域，分布在所有滚轴表面。
旋转输送：驱动电机带动传动系统运转，使所有滚轴同步旋转，滚轴表面的摩擦力带动物料向筛机尾部移动。
分级筛分：相邻滚轴之间的间隙从进料端到出料端逐渐增大，小于当前间隙尺寸的细颗粒物料会穿过间隙落入下方收集槽，完成细料分离；大于间隙尺寸的粗颗粒物料则继续随滚轴向尾部移动。
粗料排出：当物料移动到筛机尾部时，所有未通过间隙的粗颗粒物料从尾部出料口排出，完成分级。
三、滚轴筛的核心特点
筛分效率高：滚轴持续旋转，物料不断翻动，不易堵塞，适合处理潮湿、粘性物料。
分级粒度可调：通过更换不同直径的滚轴或调整滚轴间距，可灵活调整筛分粒度。
运行平稳：无剧烈振动，噪音低，对基础要求不高。

维护方便：结构简单，易损件少，清扫和更换部件便捷。
