石膏块煤板链斗式提升机

文章作者:奥创机械发布时间:2019/5/8 16:29:07浏览次数:

斗提机-NE系列石膏块煤板链斗式提升机生产厂家-设计图纸报价选型 13353676726

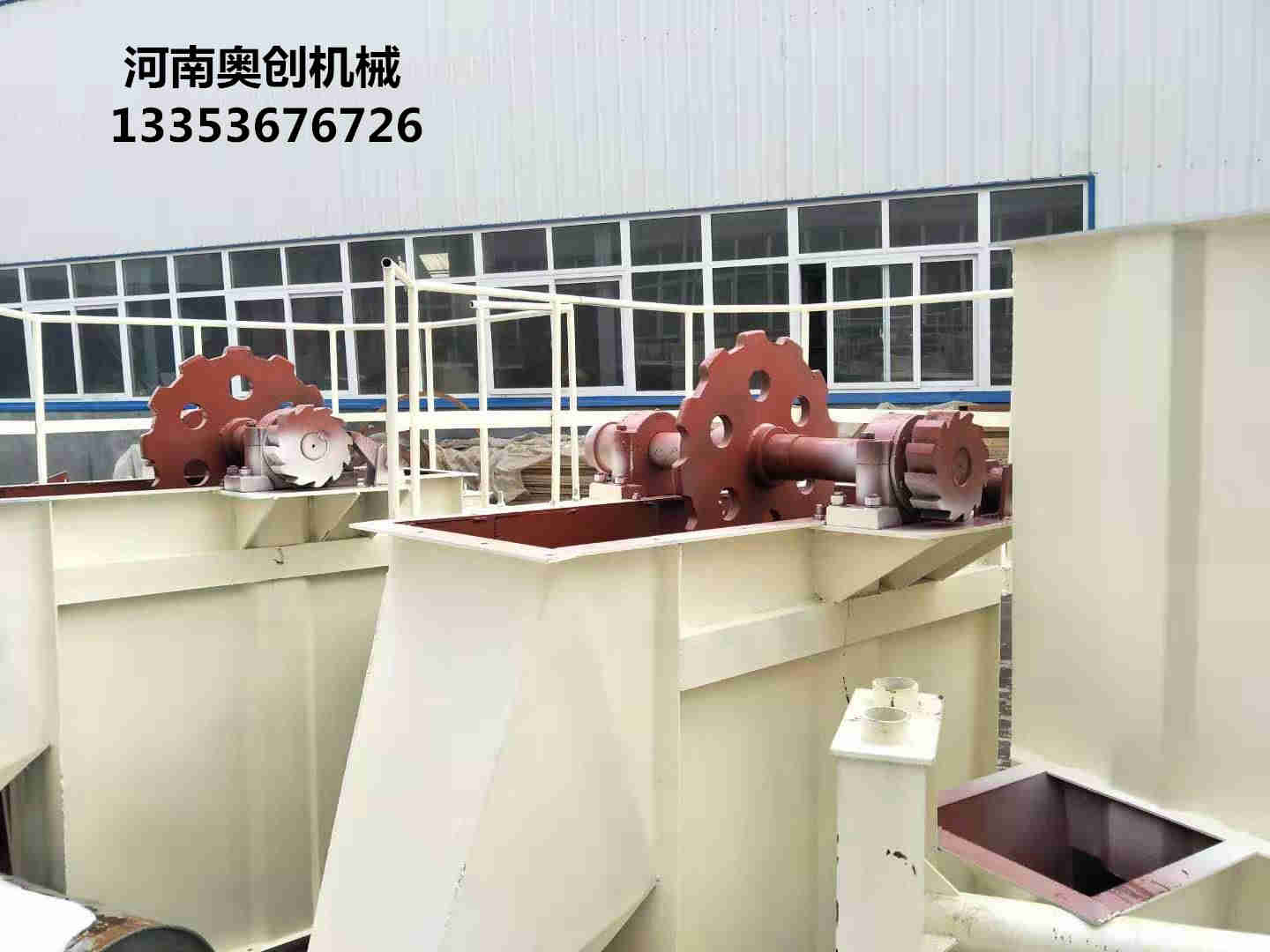

斗式提升机

NE系列板链斗式提升机产品概述:

   NE型板链斗式提升机是引进国外先进技术而研制的新型提升产品;NE系列板链式斗式提升机应用于各工业国家,由于节能高效,NE型板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准(JB3926-85)。NE型板链斗式提升机采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。
   NE系列板链式斗式提升机为板链式、重力诱导卸料的提升设备。NE系列
板链式斗式提升机适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。

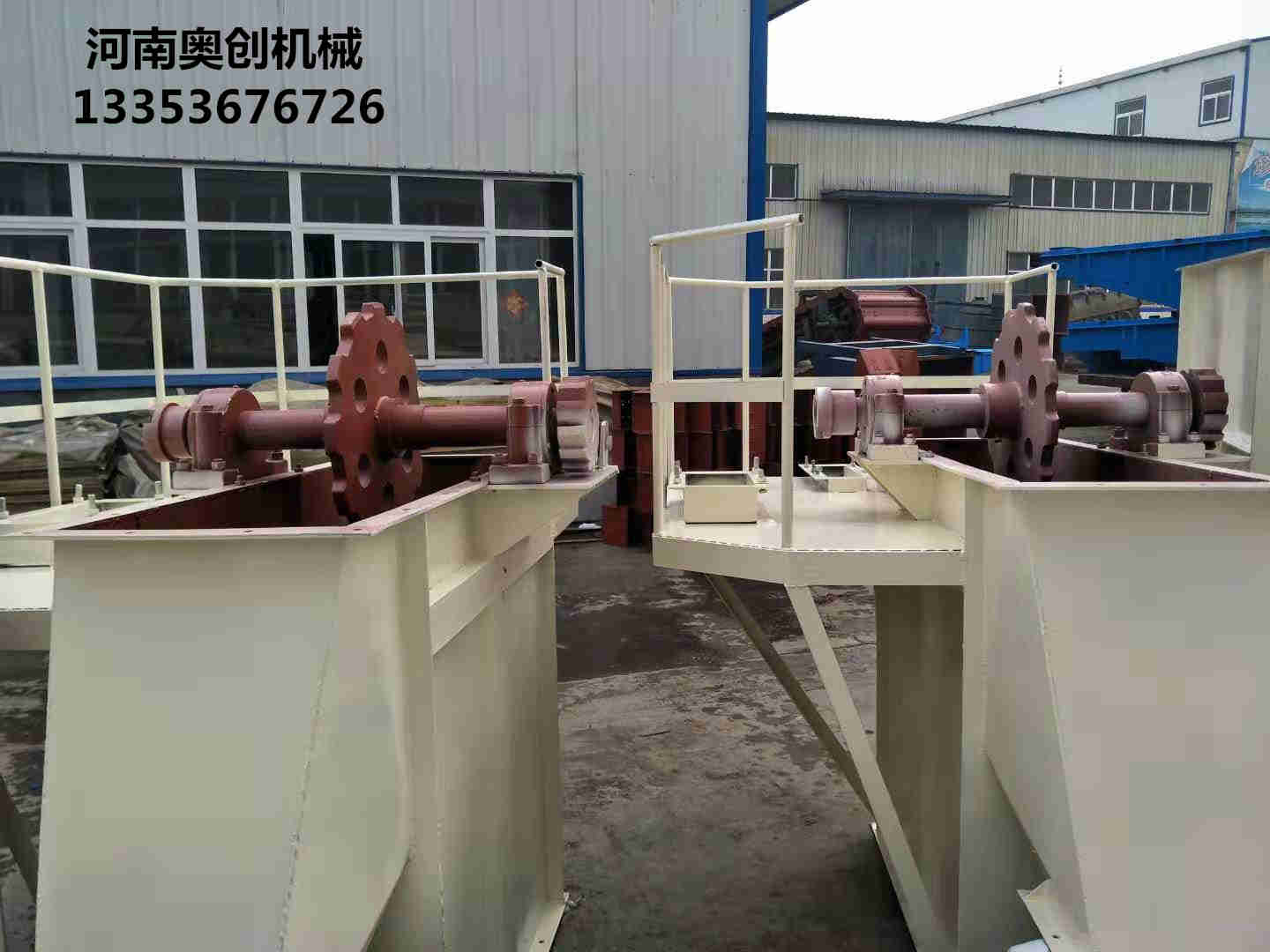

斗式提升机1
NE系列板链斗式提升机工作原理:
  NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

NE系列板链斗式提升机产品特点:
  1.密封性好,环境污染少;
  2.操作、维修方便、易损件少;
  3.使用成本低,由于节能和维修少,使用成本极低;
  4.运行可靠,先进的设计原理,保证整机运行的可靠性;
  5.结构刚性好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮;
  6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小;
  7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m³/h;
  8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

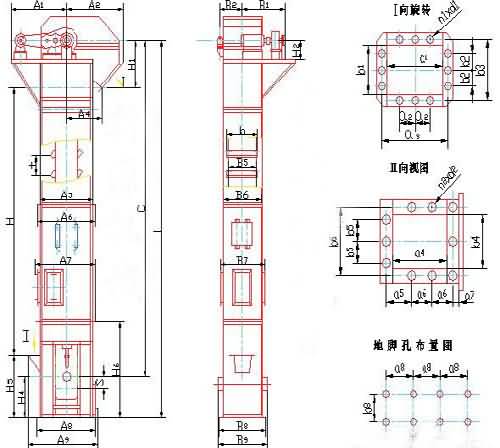

NE系列斗式提升机外形示意图

斗式提升机图纸

NE系列板链斗式提升机主要结构:
   NE系列
板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
   运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
   驱动装置---采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
   上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
   中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
   下部装置---安装有自动张紧装置。

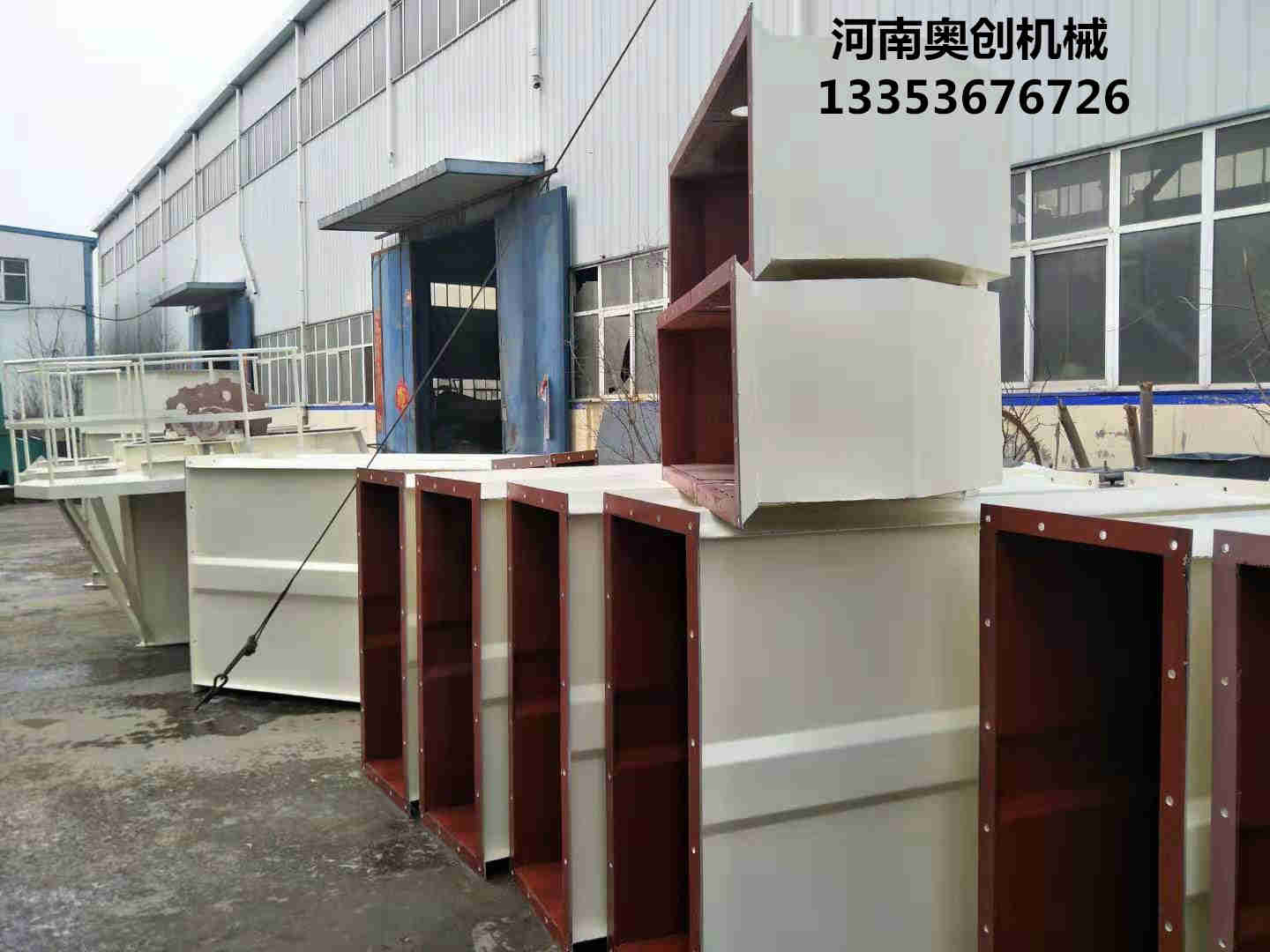

斗式提升机3

NE系列板链斗式提升机主要工作部件特点:
   1、上部装置:安装有轨道(双排道)防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
   2、中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。
   3、下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
   4、上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。
   5、板链:链板采用 45 # HRC36~42 。a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;
b、采用较低的链速度(o.5米/秒);c、采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。
