TH系列环链斗式提升机系列产品概述：
TH型圆环链斗式提升机采用混合式或重力式卸料，掏取式装料。TH型圆环链斗式提升机主要适用于输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等。输送的物料温度不超过250℃。TH型圆环链斗式提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。其主要性能及参数符合JB3926-82《垂直斗式提升机》标准。
TH型环链斗式提升机系列产品特点:
1、输送量大：相同斗宽的TH型与HL型相比，输送量增大近一倍；
2、采用了组装式链轮。由轮体、轮缘用高强度螺栓联接而成，在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，降低了维修费用；
3、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；
4、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。
TH型环链斗式提升机为混合或重力方式卸料，掏取式装料，适用输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250℃。
TH型环链斗式提升机系列产品有两种料斗形式：
ZH型（中深斗）一般使用于输送湿的，一结块，较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。
SH型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块、等。
本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机*大输送量365m3/h,*大提升高度为50m。

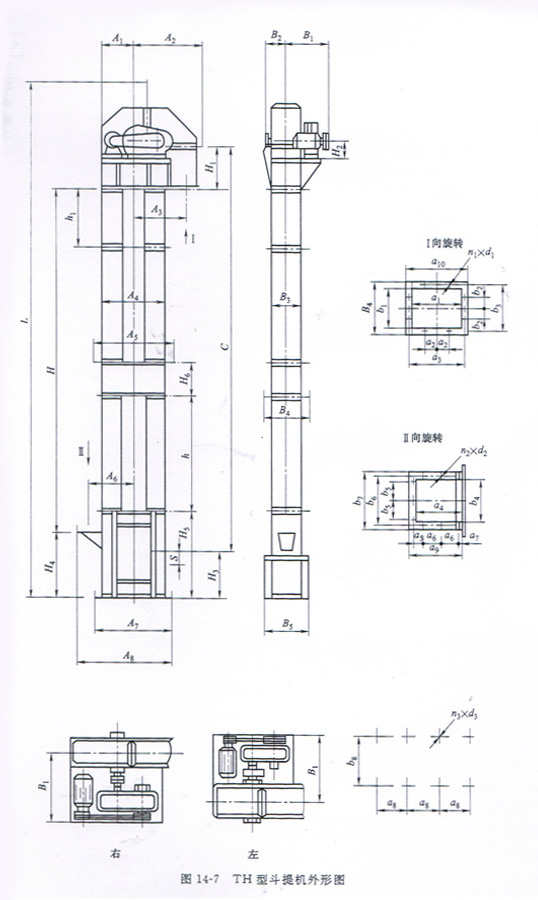

TH型环链斗式提升机系列产品外形参考图：
TH型环链斗式提升机系列产品技术性能及选型参数表：
|
型号 |
TH160 |
TH200 |
TH250 |
TH315 |
TH400 |
TH500 |
TH630 |
|||||||||||
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
||||
|
输送量m³/h |
普通型 |
15 |
25 |
18 |
29 |
31 |
48 |
35 |
60 |
60 |
94 |
75 |
118 |
114 |
185 |
|||
|
改进型 |
- |
- |
- |
- |
- |
- |
46 |
80 |
80 |
125 |
100 |
157 |
152 |
246 |
||||
|
料斗 |
斗宽mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
||||||||||
|
斗容L |
1.2 |
1.9 |
1.5 |
2.4 |
3.0 |
4.6 |
3.75 |
6.0 |
5.9 |
9.5 |
9.3 |
15.0 |
14.6 |
23.6 |
||||
|
斗距mm |
普通型 |
500 |
512 |
688 |
||||||||||||||
|
改进型 |
- |
384 |
516 |
|||||||||||||||
|
链条 |
圆钢 (直径×节距)mm |
14×50 |
18×64 |
22×86 |
||||||||||||||
|
环数 |
普通型 |
9 |
7 |
7 |
||||||||||||||
|
改进型 |
- |
5 |
5 |
|||||||||||||||
|
料斗运行速度m/s |
1.2 |
1.4 |
1.5 |
|||||||||||||||
|
主链轮节圆直径mm |
300 |
365 |
520 |
630 |
710 |
800 |
900 |
|||||||||||
|
主轴转速r/min |
69.71 |
63.22 |
44.11 |
42.5 |
37.6 |
35.8 |
31.8 |
|||||||||||
|
物料*大块度mm |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
|||||||||||
注：1、表中斗容是计算斗容（料斗盛水时的容积），输送量是按填充系数为1时计算所得，实际应用时要考虑填充系数。2、表中改进型只有TH315、TH400、TH500、TH630。
TH型圆环链斗式提升机采用混合式或重力式卸料，掏取式装料。TH型圆环链斗式提升机主要适用于输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等。输送的物料温度不超过250℃。TH型圆环链斗式提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。
销售渠道为厂家直销、订单式生产。采购设备直线联络，即绕开了用户与中间商、贸易商的不必要交涉，又降低了用户的采购成本，实现生产厂商直接与用户一对一的交流与服务，从而以优惠的价格为顾客提供高质量的产品及服务。
设备售后服务说明书
合同设备质保期内：整机质保期为一年(易损件除外)。设备在合同质保期内出现问题，若确属生产制造原因造成的，我厂将免费提供维修技术支持。设备如需进行现场安装的，我公司将派出专业的技术人员为您提供设备的现场指导安装服务，不提供施工队伍，还请您多多海涵及配合我们的技术员，共同完成设备的安装工作！
我公司保证向您提供优质的产品及售后服务！设备在出厂前均按照实际情况进行空载试机，设备质量做到让用户放心。质量问题：若非属于生产制造原因造成的质量问题，我们亦保证提供7*24小时的全天候服务响应，我公司将会积极配合需方、帮助需方提供有偿的维修服务。
合同设备质保期外：合同设备质保期满后，如果设备出现问题，我公司也将会在1小时之内给予明确答复；如果需要赶赴现场处理的，我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务！
