耐热耐磨损锅炉链板除渣机生产厂家

文章作者:奥创机械发布时间:2019/1/3 11:57:16浏览次数:

耐热耐磨损锅炉链板除渣机生产厂家-出渣输送线长距离设备 根据要求定制 13353676726

刮板输送机生产厂家1

板链除渣机概述:

重型板链除渣机是一种以大节距铰接的板链为牵引构件的连续工作的炉渣(灰)输送专用设备。可供单台或多台锅炉使用,不仅适宜生活锅炉也适宜工业锅炉;不仅适宜单层布置的锅炉也适宜双层布置的锅炉;不仅适宜湿式输送也适宜的干式输送,干式输送时物料温度≯250℃;适宜输送的物料堆比重0.6~0.9t/m3。
重型板链除渣机由驱动装置、过载保护装置、链轮组、压轮组、尾轮组、涨紧装置、刮板链、导轨及渣槽壳体等组成。电机通过减速装置带动链轮组回转,从而驱动刮板链条沿壳体渣槽向头部移动,使落入渣槽的灰渣随刮板同时移动到头部卸料口并卸载,达到清除锅炉(除尘器)灰渣的目的。

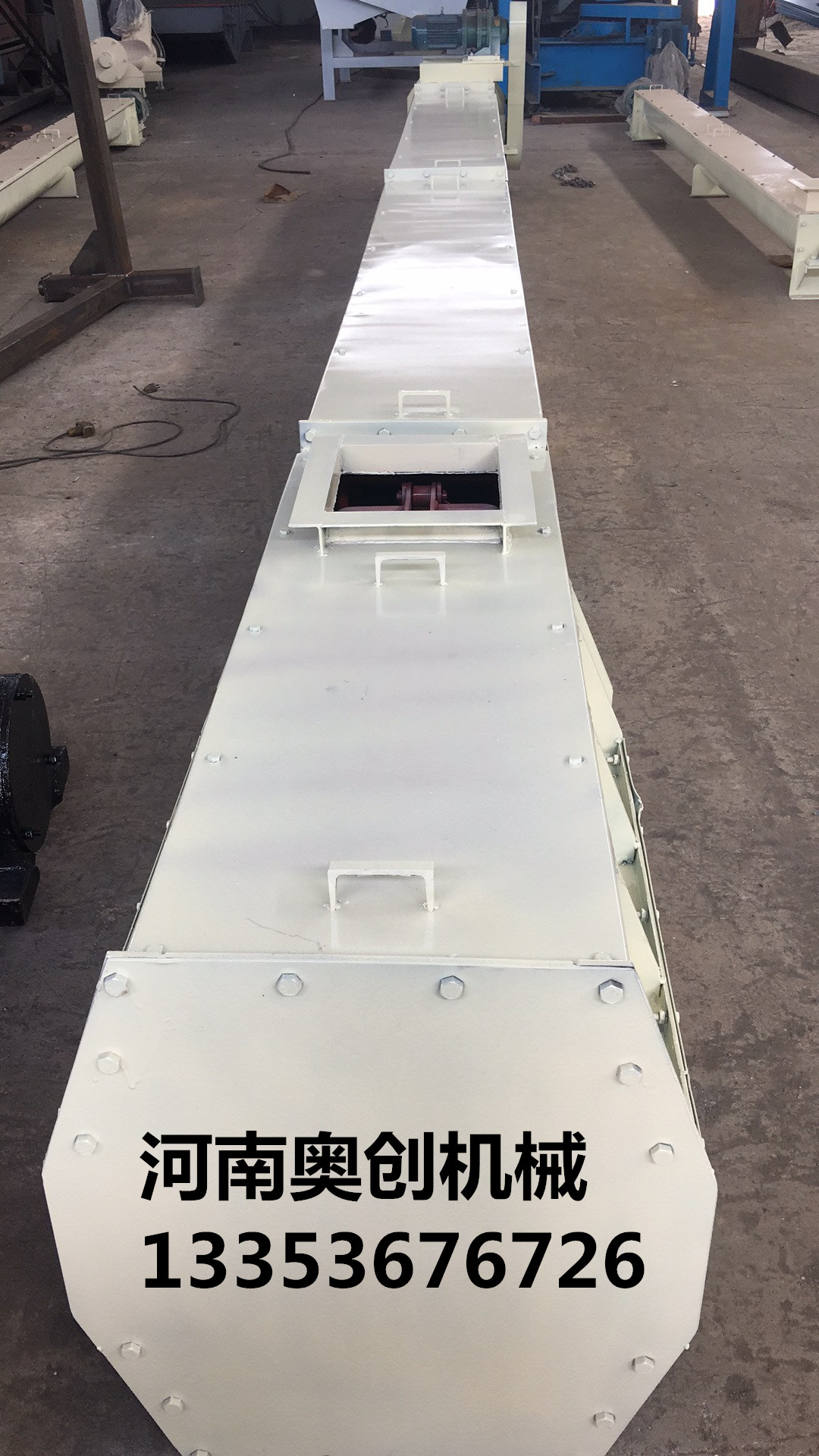

刮板输送机厂家展示1

板链除渣机输渣槽有钢槽和水泥槽两种。一般提升角度18~30°。

水泥槽结构:
优选系列:水泥槽=钢制(头架+斜段+过渡段)+水泥制(水平段)+钢制(尾部)
水泥槽=钢制(头架+斜段)+水泥制(过渡段+水平段)+钢制(尾部)
驱动装置架高度按除渣机卸渣高度1.2m配置,超过1.2m由土建基础解决。

驱动装置的配置:电机功率≤18.5kW时:Y电机+摆线针轮减速机;电机功率>18.5kW时:Y电机+圆柱齿轮减速机。

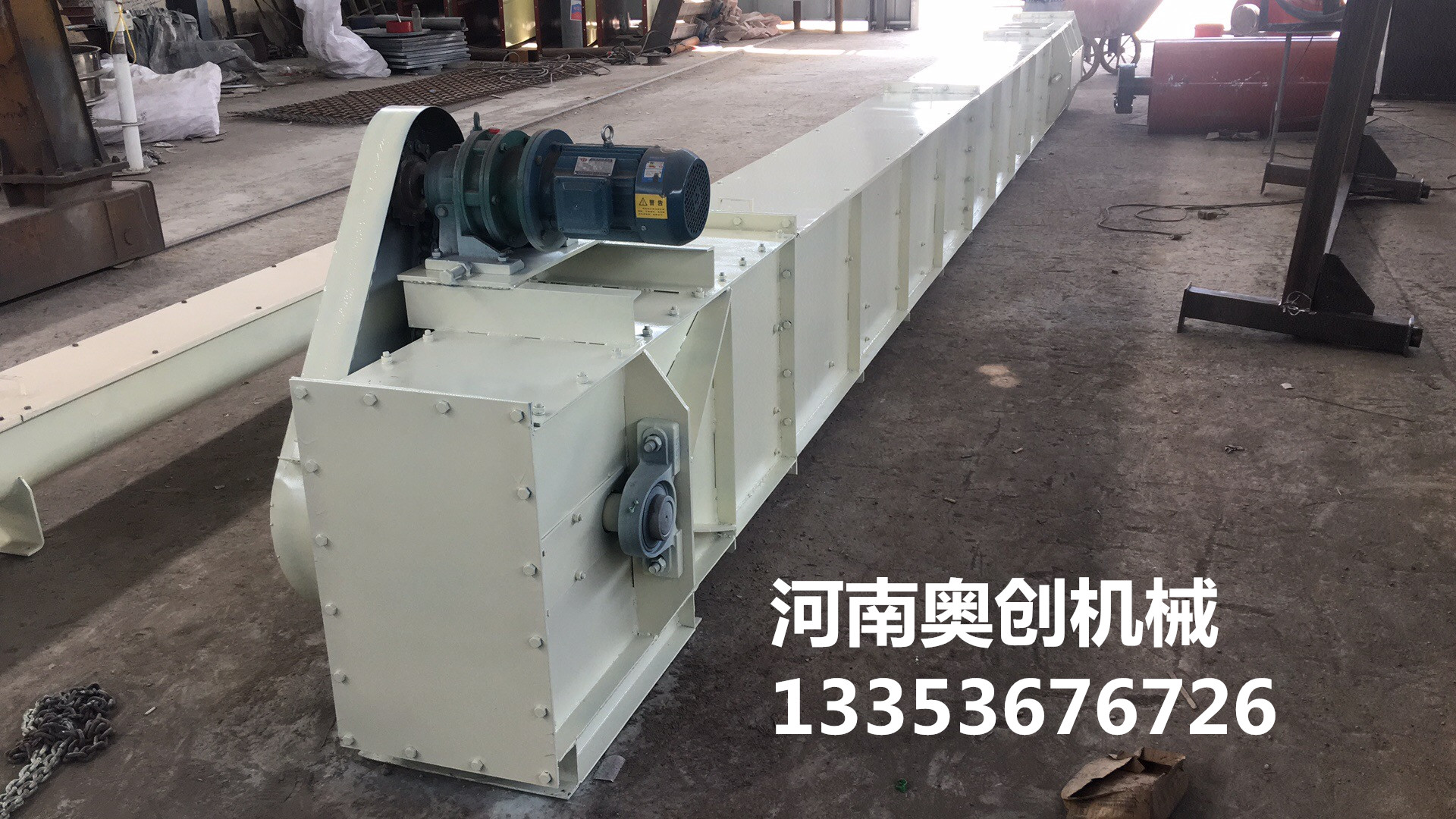

刮板机非标定制展示

板链除渣机特点如下:
1.板链破断强度可达315~630kN,链条强度大、刚性好、与链轮啮入脱离良好、运行平稳、无爬齿顶卡链造成的瞬间冲击载荷,提高了整机各零部件的使用寿命。重型板链适宜大运量长距离的灰渣的输送。
2.驱动装置侧置,结构紧凑,占地面积小;变频(电磁调速)或变极电机可满足锅炉不同运行状态的输渣量的需要,相对延长了另部件的使用寿命,降低了能耗。
3.驱动装置(ZBC-12及22kW以上)配有液力偶合器,可实现过载保护,故障停机恢复简便迅速。
4.链轮组的轴承远离侧板,减少渣、灰水的侵入,承载能力大,运行阻力小,提高了使用寿命。
5.分置两侧的压轮组(或压弧板),结构简单,使用寿命长,故障频率低,维修简便。
6.尾轮组具有链条不同步调节功能,减少两对应链条的附加载荷;无爬齿顶、过定位造成的瞬间冲击载荷,提高了运行平稳性、可靠性和主要零部件的使用寿命。
7.涨紧装置布置在尾部,张紧行程大400~900mm,操作方便省时省力。减少了停机摘链次数,确保链条在适度涨紧状态下运行,运行故障率低;涨紧手柄在水封水面之上,张紧调整无须停机放水,随时都可进行。
8.壳体底板铺衬铸石,提高了壳体的使用寿命。回链采用纵向铸石导轨代替托辊,磨损小,使用寿命长。
9.不宜堵塞的溢水装置,确保渣槽水封水位。

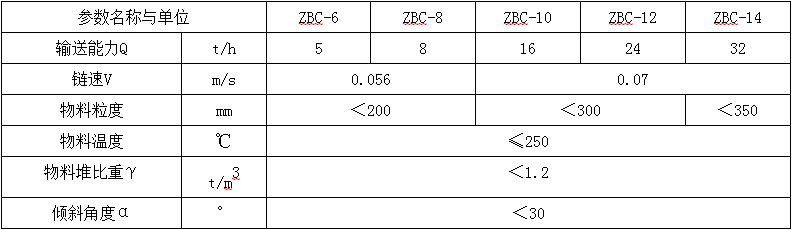

板链除渣机主要技术参数:

刮板除渣机参数表
