脱水式斗式提升机外形结构图及产品技术参数表

文章作者:奥创机械发布时间:2019/7/31 10:08:57浏览次数:

脱水式斗式提升机外形结构图及产品技术参数表 13353676726

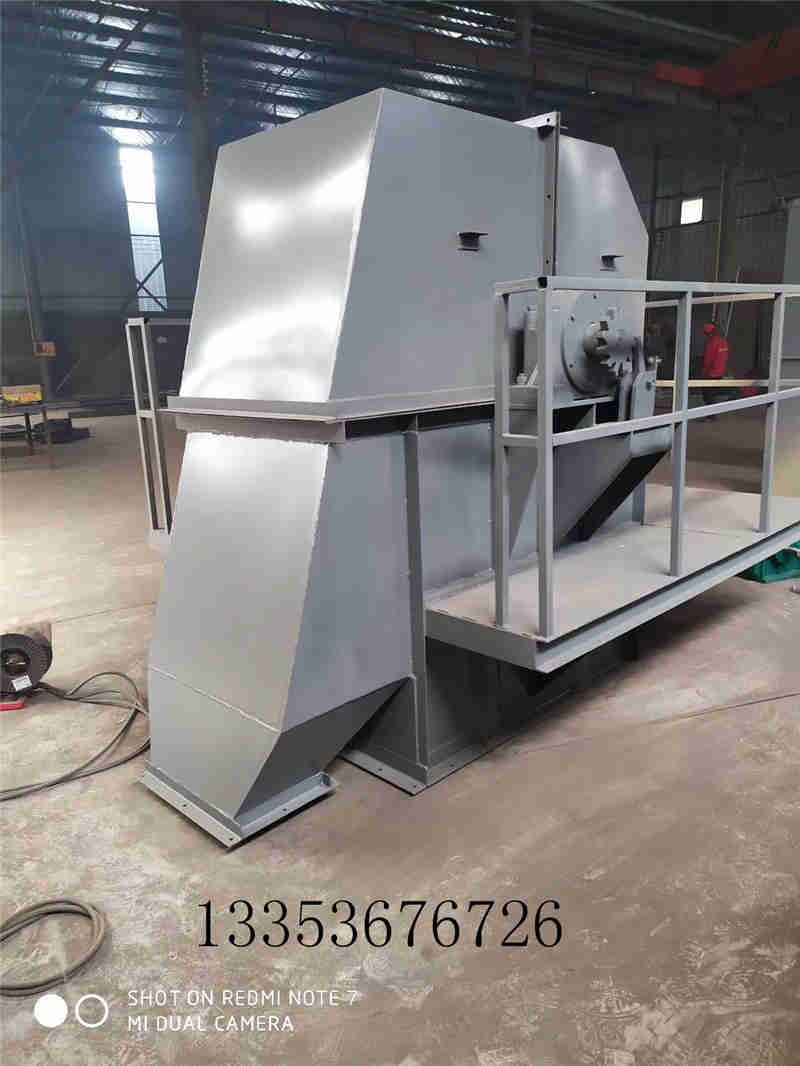

捞坑脱水斗式提升机展示

脱水式斗式提升机外形结构图
1:尾部支架;2:尾部节段;3:尾部组件;4:封闭节段;5:敞开节段;6:斗链:7:头部节段:8:头部组件;9:传动装置;10:传动支架;11:头部支架及扶梯;12:中间支架。
2、捞坑斗式提升机
   捞坑斗提机分吊式(坑外式)捞坑斗提机(其结构见图)和座式(坑内式)捞坑斗提机(其结构见图)。
   捞坑斗式提升机的传动装置、头部组件及斗链组件的结构同脱水斗提机的对应组件相同,捞坑斗提机和尾部组件根据使用特点分吊式尾部组件(配吊式尾部漏斗)和座式尾部组件(直接安装在坑内)。
  捞坑斗提机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成,详见图
座式捞坑斗式提升机外形结构
1:座式尾部节段;2:座式尾部漏斗;3:坑内尾部组件;4:封闭节段;5:敞开节段;6:斗链;7:头部节段;8:头部组件;9:传动装置;10:传动支架;11:头部支架及扶梯;12:中间支架。
吊式捞坑斗式提升机外形结构
1:吊式尾部节段;2:吊式尾部漏斗;3:吊式尾部组件;4:吊式过渡节段;5:坑内敞开节段;6:封闭节段;7:敞开节段;8:斗链;9:头部节段;10:头部组件;11:传动装置;12:传动支架;13:头部支架及扶梯;14:中间支架
脱水斗式提升机/捞坑斗式提升机产品技术参数表:

主要参数

L3240

L4060

L40100

L50120

L50140

提升机最大长度,m

20

23

26

提升机倾角,(°)

60--70

运输物料粒度,mm

0--100

斗宽,mm

400

600

1000

1200

1400

斗子容量,L

20.8

51.9

86.5

161.7

188.6

斗子间距,mm

320

400

500

输送能力,t/h

15.9-56.9

31.8-80.4

53-134

79.2-200.4

92.4-23
