圆环链制糖工业斗式提升机结构

文章作者:奥创机械发布时间:2019/10/19 11:07:36浏览次数:

圆环链制糖工业斗式提升机结构简单介绍  13353676726

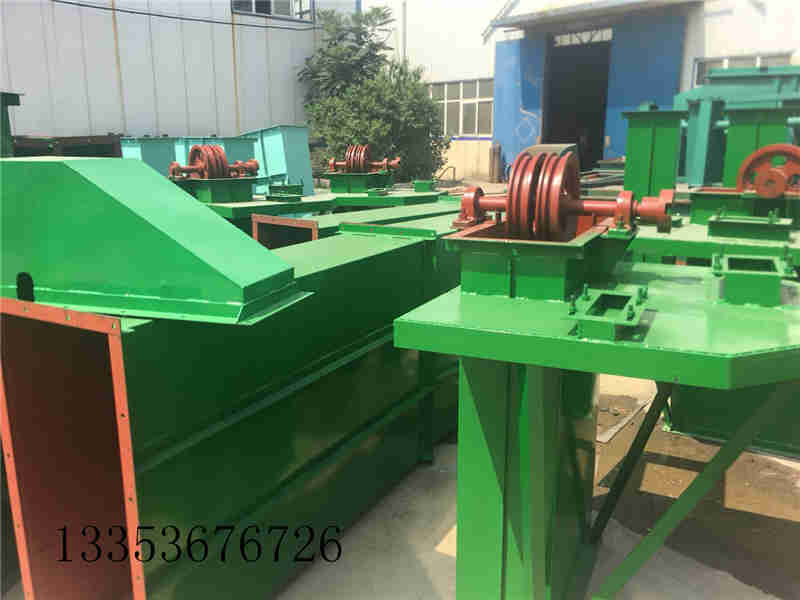

环链斗提机高清图

斗式提升机是一种垂直输送的输送设备,其输送的物料的一般都是粉末状和小颗粒的,虽然说斗式提升机的应用范围很广,但是也不是说毫无限制的,所以今天我们就来介绍一下斗式提升机都可以输送什么类型的物料。
      斗式提升机不能输送质量比较大,粒度比较大的物料,凡是经过斗式提升机的输送的物料都是是经过破碎机破碎过的一些物质。例如:石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。

环链提升机厂家

斗式提升机多采用的是离心式的方法和重力式卸料的方式,适合输送块状和粉状的物料。
(1)出料口:因制糖工业的特殊要求,上部区段的出料口为图3所示的长方形。出料口周边钻有若干个螺栓孔,以便于与箱式出料筐连接,并可在出料口进行斗提机上部驱动装置维修。
(2)张紧装置:采用重锤式自然张紧装置,有别于D型、HL型斗提机的螺旋杆张紧形式,避免了繁琐的调整过程,为防止工作中斗提机下部传动构件晃动,在图1所示的张紧装置13上设有锁紧装置14。
(3)下部区段机架:下部区段机架结构形式如图4所示,顶部的孔1用于与机身连接板连接。导轨槽2用于下部区段链斗导向,导轨是由等边角钢拼合成形,焊于立柱3上。孔4为下部改向链轮滑座板连接孔。孔5用于安装底罩。侧排孔6用于重锤张紧杠杆高度调节。
(4)底罩:斗提机中部用角钢2作骨架,由螺栓连接。底部圆弧板3上钻直径8mm的密孔形成网状,以便于甜菜汁渗出,流入回收渣汁的溜槽。
