NE型号高填充率耐磨料斗石灰粉板链斗式提升机生产厂家报价选型

文章作者:奥创机械发布时间:2019/6/1 11:24:36浏览次数:

NE型号高填充率耐磨料斗石灰粉板链斗式提升机生产厂家报价选型 13353676726

板链斗式提升机
一、概述
  NE板链斗式提升机适用于垂直输送粉状、粒状和块状物料,也可提升磨琢性大的物料,如粉煤灰、矿渣、石灰石、水泥生料、水泥熟料、水泥、煤、干黏土等。物料温度一般不超过250°C,提升高度最高可达40米。
板链提升机工作原理:
   NE型斗式提升机为板链式、重力诱导卸料的提升设备。该机采用流入式喂料、物料流入料斗内靠链板提升到顶端,在物料重力作用下自行卸料。
三、 NE型斗式提升机结构:
1、NE系列斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
(1). 运行部件     由料斗和专用链条组成,NE30及以下采用单排链,NE50~NE800采用双排链。

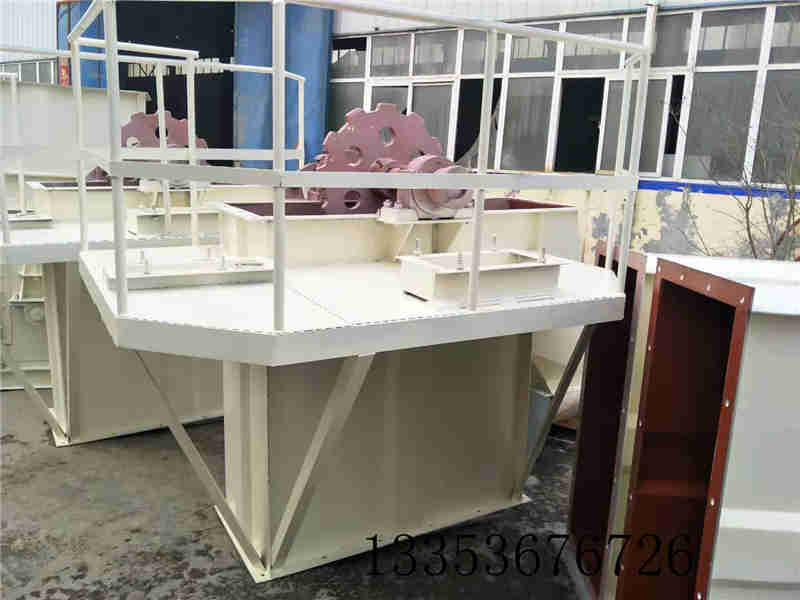

(2).驱动装置      采用多种驱动组合驱动(依用户实际需要而定),驱动平台上装有检修架和栏杆。驱动装置分做装置和右装置。
(3).上部装置      安装有轨道(双排链)、逆止器,卸料口装有防回料橡胶板。
(4).中间节        部分中间节装有轨道(双链),以防止链条在工作中摆动。
(5).下部装置       安装有自动张紧装置。

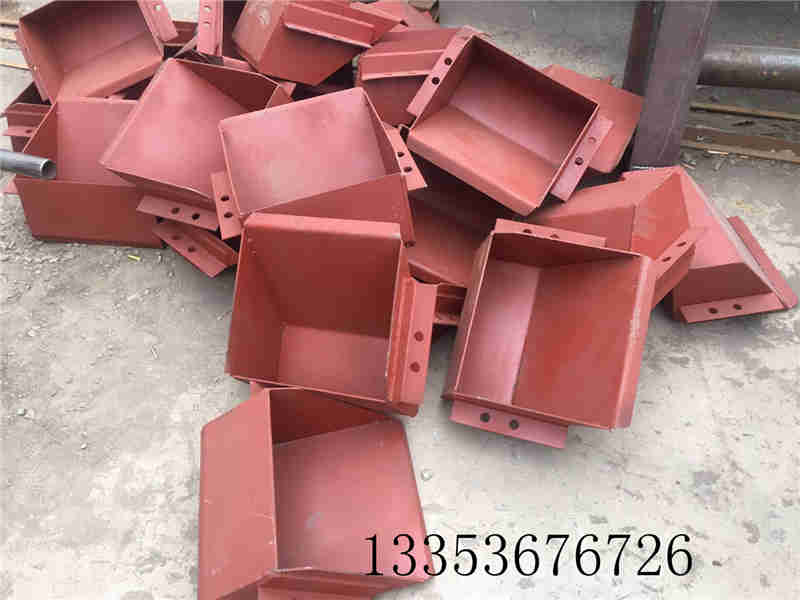

板链斗式提升机链斗

2、零部件的选用及检验
 (1)选用高填充率耐磨料斗
 (2)选用合金钢耐磨套筒滚子链。销轴和外链板固定,套筒和内链板固定可有效的减少承载部件的磨损。
(3)头部链轮由轮毂和粉体齿圈组成,尾部链轮采用光齿,能有效的防止头尾不同步引起的跳齿和磨损现象。
(4)零件加工后,采用德国进口的网袋式自动翻转热处理设备,均匀渗碳淬火。
(5)采取普检和破断拉伸试验检测手段,充分保证设备要求。
