NE 板链斗式提升机适用于垂直输送粉状、粒状和块状物料，粉煤灰板链提升机也可提升磨琢性大的物料，物料温度一般不超过200°C，提升高度最高40米，其特点主要有：提升范围广，输送能力大，驱动功率小，流入式喂料，重力诱导式卸料，使用寿命长，密封性好，运行平稳可靠，操作维护方便，结构紧凑、刚性好、运行费用低。
NE斗式提升机的主要特点：
1、 输送能力大，奥创斗提机料斗的耐热工艺该系列斗式提升机式国内同类提升机中相近结构尺寸输送量最大的提升机，提升量为50m³/h-500m³/h.
2、 提升范围广。粉煤灰板链提升机对物料的种类、特性要求少，不仅能提升一般的粉脸、小颗粒料，而且可提升磨琢性较大的物料，要求温度≤200°C。
3、 驱动功率小，采取流入式喂料、诱导式卸料，大容量的料斗密集型布置，在提升无聊时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30%。
4、 提升高度高，采用板链式和高强度链条，在额定输送量下提升高度可达60米。
5、 操作、维修方便，易损件少。
6、 NE 板链斗式提升机结构刚性好，精度高。粉煤灰板链提升机机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。综合成本低，密封性能好，节能环保且维护少。
NE板链斗式提升机主要部件
1、 上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、 中间节装置：部分中间节装有轨道（双排节），以防止链条在工作中摆动，部分中间节装有检修门以便维修
3、 下部装置：安装有张紧装置，NE15-NE50采用弹簧张紧，NE100-NE800采用重锤箱张紧。
4、 上下链轮采用ZG310-570. 整体调质，HB229-269齿面淬火HRC40-48。
5、 链板：链板采用45#HRC36-42.
斗式提升机的主要结构：
1、 运行部件：粉煤灰板链提升机由料斗和套筒滚子链组成；
2、 驱动装置(左、右装配)：粉煤灰板链提升机由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；

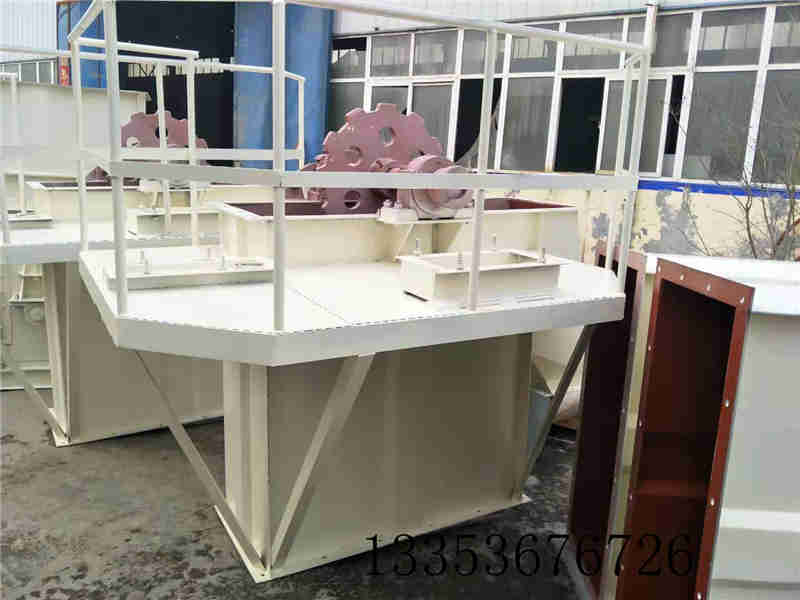

3、 上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；
4、 中部机壳：标准节（2m）和非标准节（1-1.5m）,包含带检视门的中间节；
5、 下部机装置：下部机壳、进料口、尾部装置、张紧装置。
NE板链斗式提升机技术性能：
|
规格型号 |
输送量（m³/h） |
最大粒度/mm |
物料松散密度（t/m³） |
最大提升高度/m |
功率/kw |
|
NE15 |
10～15 |
40 |
0.6～2.0 |
35 |
1.5～4 |
|
NE30 |
18.5～31 |
55 |
0.6～2.0 |
50 |
4～11 |
|
NE50 |
35～60 |
60 |
0.6～2.0 |
45 |
4～18.5 |
|
NE100 |
75～110 |
70 |
0.6～2.0 |
45 |
5.5～30 |
|
NE150 |
112～165 |
90 |
0.6～2.0 |
45 |
5.5～45 |
|
NE200 |
170～220 |
100 |
0.6～1.8 |
40 |
7.5～55 |
|
NE300 |
230～340 |
125 |
0.6～1.8 |
40 |
11～75 |
|
NE400 |
340～450 |
130 |
0.6～1.8 |
30 |
18.5～90 |
|
NE500 |
450～550 |
140 |
0.6～1.8 |
30 |
30～110 |
|
NE600 |
550～660 |
150 |
0.6～1.8 |
30 |
37-132 |
|
NE800 |
680～830 |
165 |
0.6～1.8 |
30 |
～160 |
