强制清网平面回转筛分机

文章作者:奥创机械发布时间:2019/1/9 10:50:53浏览次数:

强制清网平面回转筛分机-清理方便 不堵网 厂家直销 价格合理 13353676726

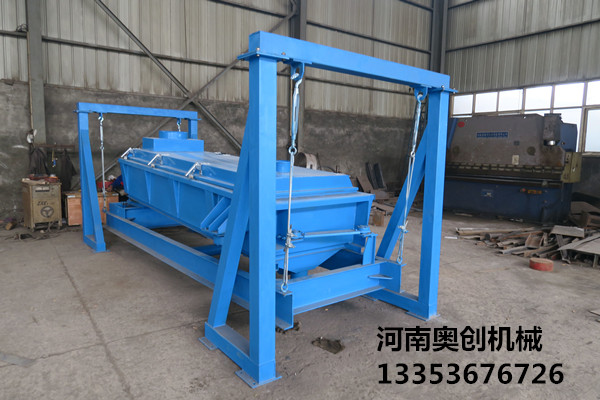

平面回转筛展示1

平面回转筛分机简介
  平面回转筛分机简介平面筛分机是引进国外先进技术开发的又一种新型筛分设备。本机具有设计合理、运行平稳、全封闭结构、无尘染、防堵孔、防粘网等优点,特别是对吸湿性强、粘性大、易堵孔粘网的尿素筛分更为明显。由于采用了平面回转运动原理,有效的降低了设备的动静比和基础动载荷。该设备采用平面回转筛分机上下振动,网下有自动清理设备,较传统的直线筛而言,提高了丝网寿命、噪音小、筛分面积大等优点。

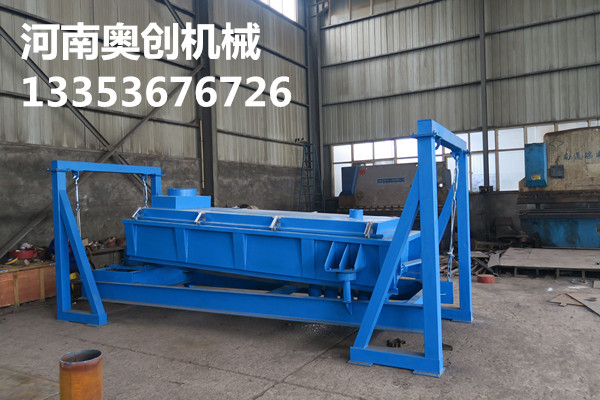

平面回转筛展示2

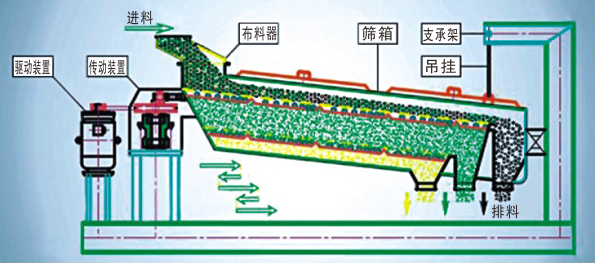

平面回转筛分机工作原理:
平面回转筛分机的工作原理主要是利用偏心块的运动来实现的,它的运动形状是匀速往复回旋运动,倾角一般为4-9度。并通过驱动箱传给筛机,物料在进料端为水平圆运动,在长度方向上逐渐变成椭圆运动,后在出料端变成近似往复直线运动。物料通过进料口进入筛体后,在振动力的作用下,能够较均匀地分布在平面回转筛分机的筛面上,并且下层较小的物料可以迅速通过筛网,上、下两层物料同时向出料端运动。

产品特点与特征:
1)粉尘少,噪音低,振动小,运转平稳;
2)无尘染,防堵孔,防粘网等优点于一身,完美的高效完成物料筛分过程;
3)出料口内部流线形设计,解决了物料沉积,避免交叉污染;
4)固定筛网结构简便,快速换筛、筛层随定;
5)应用于颗粒料、破碎料的专业分级和二次循环粉碎工艺筛分。

奥创回转筛结构分解

特征:
1)筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框由不锈钢材质或碳钢材质制作。筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封防尘作用,另一方面对筛框起压紧作用;顶盖上有四个观察窗,可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成,它和顶盖形成一个封闭的结构,物料在其中得到充分的分级。
2)驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。

平面回转筛分机操作与维护:
操作
1)检查各部件间是否正常,紧固件是否有松动现象,特别是振动电机;
2)筛分机在运转过程中,发现有任何不正常声音应立即停机检查,故障未消除前不得投入运行;
3)振动电机累积100小时内为初运行时期,在此期间,每班应对地角脚螺栓紧固一次;
4)平面回转筛分机在每次使用后,需要确认机内物料空仓后方可关机,以免物料沉积堵塞筛孔。
维护
1)定期检查筛面及时进行清理,并定期检查筛网张紧程度是否有断裂现象及时更换;
2)运转200小时左右,应对振动电机轴承进行润滑,用黄油枪向轴承内添加润滑油,其牌号为:1号钙-纳基润滑脂。

平面回转筛分机适用行业:
食品、化工、矿物、塑料、回收。
典型行业应用:粮食筛分、尿素筛分、复合肥筛分、磷酸二铵筛分、硅合金筛分、陶粒筛分、纯碱筛分、芒硝筛分、石墨筛分、PVC成品粉末筛分、活性炭筛分、碳化硅筛分、磨料筛分、焊剂筛分、木片筛分、烟草筛分、茶叶筛分等。

平面回转筛分机技术参数:

层数 型号

筛面规格

(宽x长)

(mm)

筛箱行程

(mm)

电动机

A

(mm)

B

(mm)

C

(mm)

D

(mm)

自重

(kg)

功率

(kw)

转速

(rpm)

1层 BZSJ1000x1400 1000x1400 63.5 1.5 960 2731 962 1168 1200 715
BZSJ1000x2100 1000x2100 63.5 1.5 960 3285 962 1156 1200 980
BZSJ1000x3000 1000x3000 63.5 1.5 960 4484 1035 1194 1251 1200
BZSJ1500x2100 1500x2100 63.5 1.5 960 3460 1035 1708 1759 1380
BZSJ1500x3000 1500x3000 76 2.2 960 4232 1362 1778 1892 1340
BZSJ1500x3600 1500x3600 76 5.5 960 5098 1352 1956 2048 2410
BZSJ1200x3600 1200x3600 76 5.5 960 5263 1327 2464 2556 2020
2层 BZSJ1000x2100 1000x2100 63.5 1.5 960 3743 1121 1308 1378 1400
BZSJ1000x3000 1000x3000 76 4 960 4575 1317 1270 1546 1840
BZSJ1500x2100 1500x2100 63.5 4 960 3728 1330 1781 1946 1710
BZSJ1800x3600 1800x3600 76 7.5 960 5305 1500 2256 2459 3880
BZSJ1500x3000 1500x3000 76 7.5 960 4765 1397 1956 2159 2780
BZSJ1500x3600 1500x3600 76 7.5 960 5365 1368 2032 2159 3180
3层 BZSJ1000x2100 1000x2100 63.5 5.5 960 4854 1422 1435 1549 2150
BZSJ1500x3000 1500x3000 76 5.5 960 4765 1391 1956 2159 3200
BZSJ1800x3600 1800x3600 76 7.5 960 5200 1500 2400 2500 4170
BZSJ2000x5000 2000x5000 92 11 960 5400 2000 2750 2810 5500


平面回转振动筛厂家提示:请通过正规渠道购买奥创平面回转筛,以保障您的合法权益!
