电机振动给料机生产厂家

文章作者:奥创机械发布时间:2019/5/8 16:52:47浏览次数:

给料机-GZG系列电机振动给料机生产厂家-型号参数图纸价格 13353676726

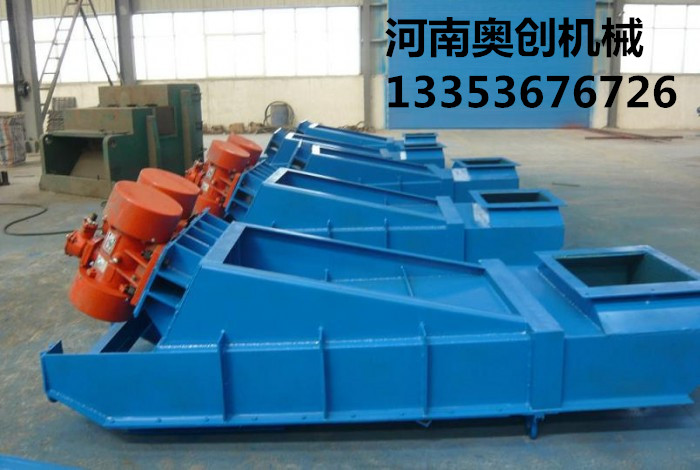

GZG振动给料机

简介: GZG系列电机振动给料机的给料过程是利用特制的振动电机驱动给料槽沿倾斜方向作周期直线往复振动来实现的,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的物料将被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落1/50秒内完成。

GZG系列电机振动给料机产品概述:


GZG系列
电机振动给料机是一种常用的新型振动给料设备,广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业,用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中,适应于自动配料、定量包装和自动控制。该产品体积小、噪音低、重量轻、耗电少、安装维修方便。GZG系列电机振动给料机在多种场合场合已经广泛的替代了电磁振动给料机,由于采用振动电机为振动源,其转速、功率的控制性非常强,通过控制电机的转速和输送功率,可以达到定量控制该系列电机振动给料机给料量,使得其在实际生产中非常方便。

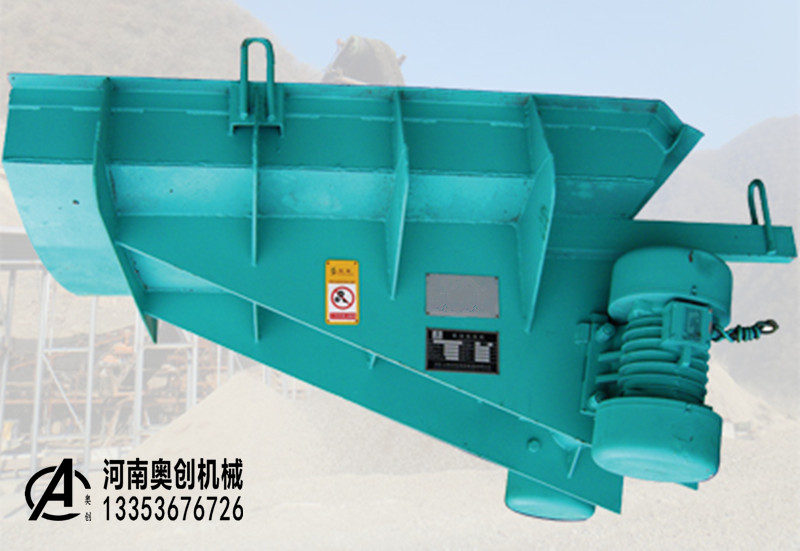

振动给料机

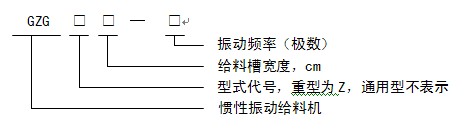

GZG系列电机振动给料机系列产品型号说明:

GZG系列电机振动给料机系列产品型号说明-同鑫振动机械

GZG系列电机振动给料机主要特点:

GZG系列
电机振动给料机在使用过程中,可以通过人工调节激振力来改变和控制流量,也可以采用变频器的功率输出无极调整该系列振动给料机的激振力或者使用变频器的频率调节来调整电机的振动频率来来达到控制该系列振动给料机的流量的目的,该系列电机振动给料机具有调节方便,流量稳定,噪音低,耗电小,无冲料现象,同时本机具有重量轻,体积小,保养方便等特点,如采用封闭式结构,可防止粉尘外溢及环境污染。

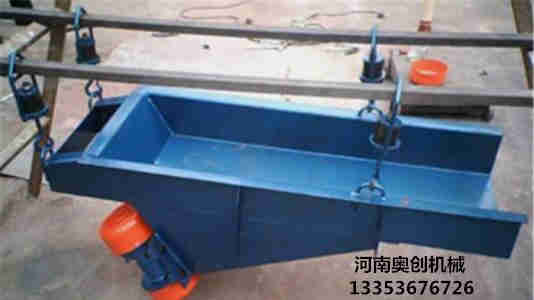

振动给料机1

GZG系列电机振动给料机用途及适用范围
   GZG系列电机振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等各行业中,用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。如向破碎、选煤、筛分、运输、包装机械等给料、配料等。

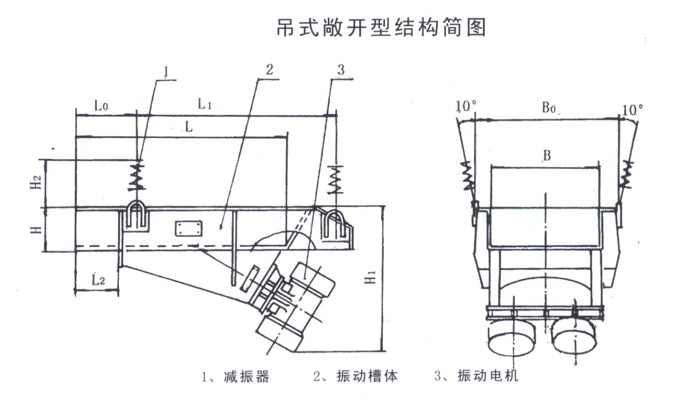

吊式敞开型电机振动给料机结构简图:

吊式敞开型电机振动给料机结构简图-同鑫振动机械

吊式封闭型电机振动给料机结构简图:

图纸

GZG系列电机振动给料机主要技术参数表:

型号 生产率t/h 给料槽尺寸 (宽*长*高mm) 运行方式 粒度mm 振动电机 重量Kg
电压V 频率Hz 型号 功率KW 振动频率
GZG30-4 15 300*1000*160 连续 120 380 50 YZD2.5-4 0.18*2 1450

次/分

110
GZG40-4 30 400*1200*160 YZD5-4 0.25*2 155
GZG50-4 50 500*1200*160 YZD8-4 0.4*2 190
GZG60-4 80 600*1800*180 180 YZD16-4 0.75*2 410
GZG70-4 100 700*1800*200 180 TZP20-4 1.1*2 440
GZG80-4 200 800*2000*225 200 TZD32-4 1.5*2 640
GZG90-4 300 900*1500*300 250 YZD50-4 2.2*2 730
GZG110-4 400 1100*1500*300 900
GZG130-4 500 1300*1500*400 350 1000
GZG70-6 80 700*1800*200 150 YZD20-6 1.5*2 960

次/分

440
GZG80-6 160 800*2000*225 180 YZD30-6 2.2*2 670
GZG90-6 240 900*1500*300 240 YZD40-6 3.0*2 740
GZG110-6 320 1100*1500*300 YZD50-6 3.7*2 940
GZG130-6 400 1300*1500*400 320 1040
GZG150-6 500 1500*1800*500 2000
GZG180-6 800 1800*1800*500 YZD75-6 5.5*2 2590
ZG200-6 1000 2000*2000*500 360 3700

GZG系列电机振动给料机设备选型注意事项:

  1、生产率的确定:本系列
电机振动给料机的生产率是以河砂为标准物料给出的(堆比重为1.6T/m3)。当物料堆比重大于1.6T/m3时,其产量可按额定值选取;当物料的堆比重在1.2~1.6T/m3时,其产量可达到额定产量的0.9~1.0倍。当物料堆比重在0.8~1.2T/m3时其产量可过到额定值的0.8~0.9倍。物料堆比重小于1.6T/m3时,须适当增加料层厚度,以提高产量。对于振动给料机难于输送的物料(如滑石粉、钛白粉、白泥、面粉、粘土等),以及含水量较大的亲水性物料,则应根据试验确定产量。必要时将槽体适当倾斜安装(一般向下倾斜10~15度),以增加给料量。
  2、控制箱的选择:本系列电机振动给料机配套控制箱为反接制动控制箱,它可使给料机在停车时,快速停机,使给料机迅速通过共振区,避免过大振幅对机器造成损害。该控制箱具有过流、过压、断相等保护功能,另可根据工艺要求,增加能耗制动、快慢加料、远程控制及无级调速等功能。用户在订购时请注明。
  3、给料机使用条件:
  (1)环境温度不超过+40℃;
  (2)在环境温度为20±5℃时,周围介质相对湿度不大于85%;
  (3)周围没有严重腐蚀及影响电气绝缘的介质。
  4、如在选型时遇到空间距离限制宽度,可考虑将振动电机改为后置安装,减小宽度尺寸。

GZG电机振动给料机系列产品安装与调试:

1、 前后吊钩挂起,安装后要求给料机横向水平,上接口漏斗中心线对准给料机进料口中心线,给料机出料口对中下接口,保证整个给料机处于自由状态;
2、 振动电机和输送槽的连接要牢固;
3、 给料机可水平安装,也可在0~–12°范围内安装;
4、 开机前应检查两台振动电机的可调偏心块与固定偏心块夹角是否一致,如不一致,调到一致,并将其紧固螺栓拧紧;
5、 试起动,观察两台振动电机转向是否相反,若不是转向相反,则调换任意一台振动电机的任意两相接线;
6、 开机后观察机体不得有横向摆动,电机电流要符合要求,整机无异常声响。

GZG电机振动给料机系列产品选型须知:
GZG系列电机振动给料机,奥创公司可根据用户需要制成吐下几种形式:
1、下振式:振动电机置于给料机下面;
2、敞开式:给机上面敞开,比较适于下振式,如样本图所示;
3、密封式:给料机除进出料口外,全部密封;
4、基座式:对于大型(重型)给料机,一般采用座式结构。

注:GZG系列电机振动给料机由于常应用于各种特定给料场合,其外形尺寸一般为根据买方实际要求设计生产,以满足各种给料量及场地安装要求。该系列振动给料机常用为挂式,跟据应用场合不同,可以选用钢制弹簧或者是橡胶弹簧。该系列振动给料机也可以座式安装与地面,也可以加装棒条、高耐磨衬板等作为放矿机使用。其具有灵活多变的使用方式,上述参数仅为常用情况下参数,具体情况请咨询我公司技术人员。
