NE斗式提升机结构组成主要结构：
1、运行部件：由料斗和套筒滚子链组成；  
2、驱动装置(左、右装配)：由驱动平台、驱动组合(减速器、电机、液力耦合装置)、传动链组成；  
3、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；  
4、中部机壳：标准节(2m)和非标节(1～1.5m)，包括带检视门的中间节；  
5、下部装置：下部机壳、进料口、尾轴装置、张紧装置。

NE板链斗式提升机主要部件特点:
1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。
3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5.板链：链板采用 45 # HRC36~42

NE系列板链式提升机是引进国内外先进技术开发的产品。该系列提升机适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般不超过200℃，提升高度最高40m。其特点主要有：提升范围广，输送能力大，驱动效率小，流入式喂料，重力诱导式卸料，使用寿命长，密封性好，运行平稳可靠，操作维修方便，结构紧凑、刚性好、运行费用低。

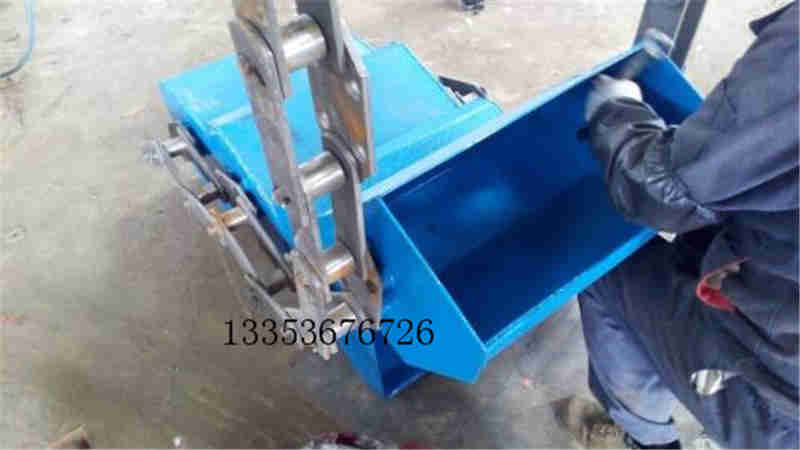

NE斗式提升机实物展示-料斗

NE斗式提升机实物展示-链条

NE斗式提升机实物展示-链轮

河南奥创斗式提升机结构图纸绘画、价格计算、厂家真机图片展示，及到厂实地考察接待，欢迎实地考察！
