NE系列垂直板链斗式提升机维护简单结构紧凑运行成本低 13353676726

NE系列板链斗式提升机适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般不超过200°C，提升高度最高40米，其特点主要有：提升范围广，输送能力大，驱动功率小，流入式喂料，重力诱导式卸料，使用寿命长，密封性好，运行平稳可靠，操作维护方便，结构紧凑、刚性好、运行费用低。
NE斗式提升机的主要特点：
1、 输送能力大，该系列斗式提升机式国内同类提升机中相近结构尺寸输送量最大的提升机，提升量为50m³/h-500m³/h.
2、 提升范围广。这类斗式提升机对物料的种类、特性要求少，不仅能提升一般的粉脸、小颗粒料，而且可提升磨琢性较大的物料，要求温度≤200°C。
3、 驱动功率小，采取流入式喂料、诱导式卸料，大容量的料斗密集型布置，在提升无聊时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30%。
4、 提升高度高，采用板链式和高强度链条，在额定输送量下提升高度可达60米。
5、 操作、维修方便，易损件少。
6、 NE 板链斗式提升机结构刚性好，精度高。机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。综合成本低，密封性能好，节能环保且维护少。
NE板链斗式提升机主要部件

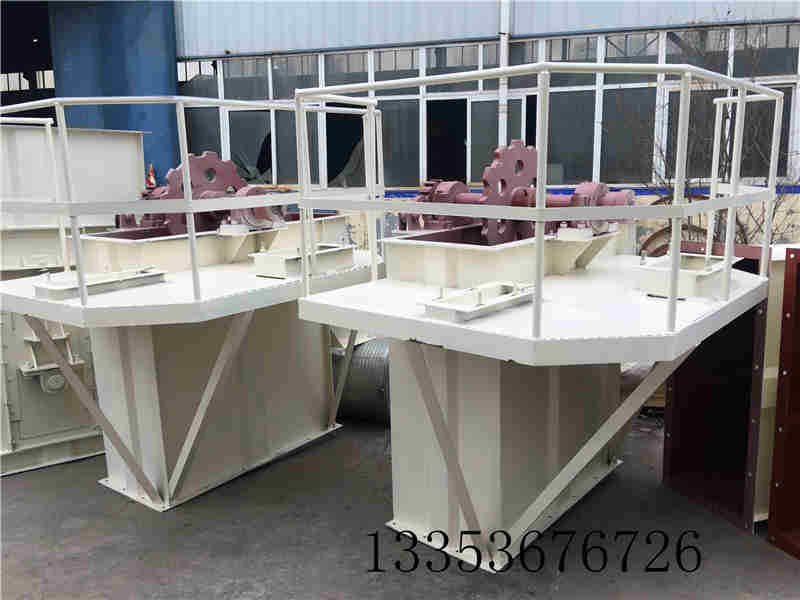

  1.上部装置：配有导轨（双排通道），防止链条摆动，逆止器，防止料斗旋转，物料被下壳体堵住，排料口配有橡胶板防止回来
  2.中间部分装置：一些中间部分配有导轨（双排部分）以防止链条在工作期间摆动，并且一些中间部分配备有用于维护的检修门。
  3.下部装置：安装张紧装置，NE15-NE50弹簧张紧，NE100-NE800由重锤箱张紧。
  4，上下链轮采用ZG310-570。 整体淬火回火，HB229-269齿面淬火HRC40-48。
  5.链板：链板采用45＃HRC36-42。

斗式提升机的主要结构：
  1.操作部件：由料斗和套筒滚子链组成;
  2，驱动装置（左右装配）：由驱动平台，驱动组合（减速机，电机，液力耦合装置），传动链组成;
  3.上部装置：上壳，上盖，卸料口，上轴装置，止回器;
  4.中间套管：标准部分（2m）和非标准部分（1-1.5m），包括带检查门的中间部分;
  5.下机：下壳体，进料口，尾部装置和张紧装置。
NE板链斗式提升机安装说明：
  NE系列板链斗式提升机是垂直的，河南环链斗式提升机全面总结其基础承受起重机的全部重量，因此在安装前必须检查基础。
  1.首先在地基上安装地脚螺栓。 安装下部装置后，将基座上的相对位置对齐，使外壳的参考面（上法兰面）位于水平面上，然后暂时将其固定在基础上。 上。
  2.将中间壳体逐个安装在下部设备上。 在正常情况下，检查门的中间部分安装在第一部分的中间部分的位置。 第一部分的中间部分必须连接到上部（注意第一部分中间部分的方向）。
  3.安装并校准中央壳体后，安装上部设备。 在正常情况下，支撑装置应安装在上部和中部位置，以防止外壳向侧面移动。 支撑装置应牢固地固定在附近的建筑物上。 它还可以使提升机在垂直方向上自由伸缩。 在每个连接法兰处，应放置粗帆布和石棉带以及石棉绳以防止灰尘上升。
  4.将驱动单元安装在上部单元上。 首先，将三个平台用螺栓固定在一起，并将整体平台和八个支撑通道用螺栓或焊接到上壳体上。 然后将维护框架和工件栏杆焊接在整个平台上，然后安装动力，链传动和链轮盖。 调整链传动后，用螺栓固定。 为安全起见，驱动底座和驱动平台焊接在一起。
  5.安装运行部件，首先将尾轴抬到最高位置，然后安装链条和料斗。
  6.最后安装左右罩，设置电气过载保护装置，电气保护开关，并在葫芦电机上安装输电线。
提升机无负荷试车应注意事项
1、 注意料斗、牵引链条及链轮的运行情况，运转部分不得与其他固定部分发生碰撞及卡住现象，两根链条运行应一致，料斗不允许歪斜。
2、 各轴承的油温是否正常，（运转2小时后，温度不得大于60°）润滑密封是否良好。
3、 加速器有无过激响声有无渗油，联轴器是否安全可靠，电器控制是否正常。空载功率应不超过额定功率35%。
4、 仔细观察逆止装置，运转时是否可靠地相脱离和啮合。
5、 所有的紧固件是否有松动现象，停车后应特别注意料斗与链条之间固定螺栓的紧固请款。
6、 在无负荷试车结束并认为满意后，应进行16小时的负载试车，即在原设计的提升量及提升物料的条件下进行运转。
提升机负荷试车注意事项：
1、 负荷试车应在原设计的输送量及所拟输送物料条件下进行，首相观察驱动装置的工作情况，电动机在负荷情况下电流是否超过额定值，电器控制是否正常以及减速器的噪音特征等。
2、 上下部装配工作情况如何，两根链条的运行速度是否同步，料斗是否符合要求。
3、 在均匀喂料的情况下，注意物料共给特征，提升机下部不得发生材料的积塞现象。
4、 观察输送物料在料斗内填充程度如何，是否有单面装载现象，测定输送量是否达到设计要求。
5、 应多次停止提升机的运行，以检查逆止装置的作用，它应保证提升机突然停机时运行部件没有显著地反向行程。消除了负荷试车的所有缺陷，并认为满意才能移交生产。
提升机的使用维护：
1、本机在工作过程中应有固定操作人员，操作人员必须具有一般技术知识，并应熟悉本机性能。
2、本机的使用（（输送物料特征、工作条件、输送量等）应严格遵守说明书的一切规定。
3、使用单位对本机应订立设备维修、安全操作规程交付操作人员遵守，操作人员必须遵守交接班制度，认真检查各部分工作情况。
4、向本机喂料要均匀，不宜过多，以免使下部被物料堵塞。
5、本机在工作时，所有检视门必须全部关闭。
