一、TH型斗提机概述
TH型斗提机具有输送量大，提升高度高，运行平稳可靠，寿命长等显著特点。其主要性能及参数 符合JB3926-85《垂直斗式提升机》标准。牵引用圆环链符合GB/T12718-91《矿用高强度圆环链》。
TH型斗提机可用来输送温度较高的物料，所输送的物料温度不超过250℃。用来输送密度ρ不大于1.5t/m3的粉状、粒状及小块状的无磨琢性、半磨琢性的物料，如煤、水泥、石块、砂、黏土、矿石等。卸料方式为混合式或重力式。
TH型斗提机被广泛地使用于各工业部门，如建材、电力、化工、冶金、煤炭、轻工、粮食等行业。

二、TH型斗提机性能特点
TH型环链斗提机具有如下的特点：
★输送量大，与同型号HL型相比，输送量增大近一倍；
★更换方便，节约成本。因采用了组装式链轮，轮体与轮缘用高强度螺栓联接在一起。当链轮磨损到一定程度时，可拧下螺栓，拆换轮缘，更换方便。从而降低了维修费用。
★噪声低，符合当前环保要求。传动装置采用了ZLY型减速机，该减速机是按ZBJ19004-88标准生产的新型硬齿面减速机，齿轮经渗碳，淬火，磨齿等工艺精制，具有体积小，重量轻，承载能力高，寿命长，效率高噪声低等优点。
★传动装置安装了逆止器，有效防止“倒料”的发生。
★牵引件为低合金钢制造的高强度圆环链，经合理热处理后，具有抗拉强度高，耐磨性好，使用寿命长的优点。

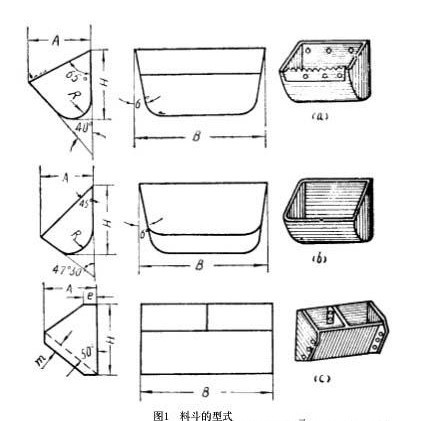

TH型斗提机有两种料斗：
Zh型（中深斗）一般适用于输送湿的，易结块的，较难抛出的物料，如湿砂、型砂、化肥、碱粉等。
Sh型（深斗）适用于输送干燥的，松散易于抛出的物料，如水泥、熟料、碎石、煤块等，其输送量也比Zh型的大。

三、TH型斗提机技术参数

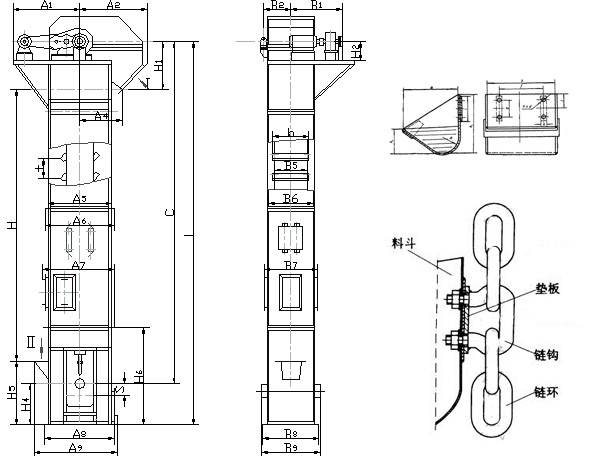

四、TH型斗提机外形图。见附图。

五、TH型斗提机的安装要求
1.斗提机下部区段的支撑面，必须保证坐落在基础的水平面上。
2.斗提机的上部驱动轴和下部张紧轴应在同一垂直平面内，并且两轴心线均应与水平面平行。
3.中间机壳的法兰连接处，不得有显著的错位。法兰间可垫入石棉垫或防水粗帆布，以保证密封性。
4.斗提机的下部区段、中间机壳和上部区段的中心线应在同一垂直线上，其垂直度偏差在1m长度上不允许超过1mm，总高的累积偏差不允许超过8mm。
5.料斗在牵引件上的位置应正确，并紧固可靠。在运行中，不应有偏斜和碰撞机壳的现象发生。
6.螺旋拉紧装置调整好后，应使牵引构件具有均匀的、正常运行所必需的张紧力。为了使在运行中有足够的拉紧行程，余下的拉紧行程应不少于全行程的50%。
7.减速机高速轴的轴线与电动机的轴线，应相互平行；低速轴的轴线与斗提机驱动轴的轴线，应在同一水平线上，其最大平行偏移量不得超过0.2mm，最大轴线交角不得超过40‵。
8.斗提机应安装起吊设备，起重量不小于2t。起重机的轨底与驱动中心线的距离一般为2～2.2m。
9.斗提机的中部应有防止偏移的中间支撑装置。支撑点的间距不大于8m。最上面的支撑点应尽量靠近头部。
